รายละเอียดสินค้า:
|
| ความหนืดในการทำงาน: | <1 × 10－3m2/s | อุณหภูมิแวดล้อม: | －5 ℃～ 40 ℃ |
|---|---|---|---|
| การรับประกัน: | 1 ปี | แอปพลิเคชัน: | การป้องกันการลดแรงดันอัตโนมัติ |
| เน้น: | เครื่องควบคุมสวิทช์ความดันแบบเซ็นเซอร์,เครื่องควบคุมความดันสวิทช์จากสแตนเลส |
||
ภาพรวม

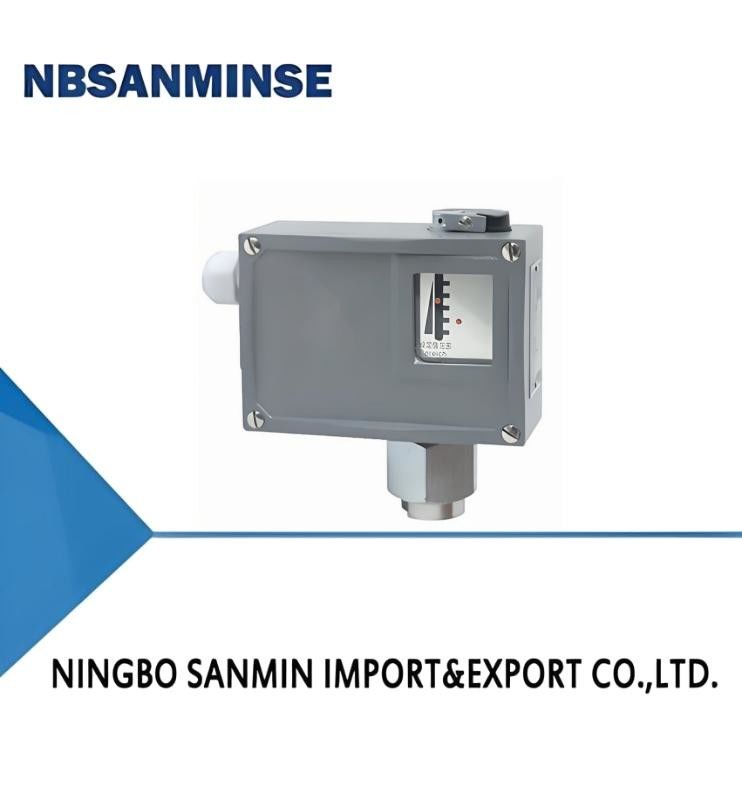

สวิตช์แรงดัน TL0102 ใช้เซ็นเซอร์แบบไดอะแฟรม วัสดุตัวเรือนเซ็นเซอร์บางรุ่นเป็นสแตนเลส สามารถใช้กับสารกัดกร่อน รวมถึงก๊าซที่เป็นกลาง เช่น อากาศ แก๊ส ไอน้ำ และของเหลว เช่น น้ำมัน
ค่าตั้งค่าของสวิตช์แรงดัน TL0102 สามารถปรับได้ในช่วง 0-1MPa ควบคุมความไวสูงในช่วงแรงดันต่ำ
ประสิทธิภาพทางเทคนิคหลัก
| ทั่วไป | ชนิดป้องกันการระเบิด | |
|---|---|---|
| ความหนืดในการทำงาน | <1×10－3m2/s | <1×10－3m2/s |
| ส่วนประกอบสวิตช์ | ไมโครสวิตช์ | สวิตช์ปิดผนึก |
| ระดับการป้องกันการระเบิด | - | Exde Ⅱ CT4～T6 |
| ระดับการป้องกันที่จัดหาให้โดยตัวเรือน | IP65(สอดคล้องกับ DIN40050 และเทียบเท่า IP65 ใน GB4208) | IP54(สอดคล้องกับ DIN40050 และเทียบเท่า IP54 ใน GB4208) |
| อุณหภูมิแวดล้อม | －5℃～40℃ | －5℃～40℃ |
| อุณหภูมิปานกลาง | 0～120℃ | 0～95℃ |
| ตำแหน่งการติดตั้ง | - | ส่วนต่อแรงดันคว่ำลงในแนวตั้ง |
| ประสิทธิภาพป้องกันการสั่นสะเทือน | 20m/s2 | สูงสุด: 20m/s2 |
| ข้อผิดพลาดในการทำซ้ำ | ≤1.5% | ≤1.5% |
| ความจุหน้าสัมผัส | AC 220V 6A(ตัวต้านทาน) | DC 250V 0.25A(ตัวต้านทาน) สูงสุด 60W AC 250V 5A(ตัวต้านทาน) สูงสุด 1250VA |
ข้อมูลจำเพาะ
ข้อผิดพลาดในการสลับ TL0102 ไม่สามารถปรับได้
| ช่วงการปรับค่าตั้งค่า (MPa) |
ความแตกต่างในการสลับไม่เกิน (MPa) | แรงดันที่อนุญาต ① (MPa) |
ความถี่ในการสลับ/ นาที |
วัสดุเซ็นเซอร์แรงดัน | เกลียวภายในของส่วนต่อ |
น้ำหนัก (กก.) |
หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแคตตาล็อกคำสั่งซื้อ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ตัวเรือน | ไดอะแฟรม | ทั่วไป | ชนิดป้องกันการระเบิด | ทั่วไป | ชนิดป้องกันการระเบิด | ||||||
| 0～0.01 | 0.0012 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0～0.025 | 0.0018 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0～0.04 | 0.0025 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05～0.4 | 0.06 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05～0.6 | 0.07 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05～1 | 0.1 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 ความแตกต่างในการสลับสามารถปรับได้
| ช่วงการปรับค่าตั้งค่า (MPa) |
ความแตกต่างในการสลับไม่เกิน (MPa) | แรงดันที่อนุญาต ① (MPa) |
ความถี่ในการสลับ/ นาที |
เซ็นเซอร์แรงดัน วัสดุ |
เกลียวภายในของส่วนต่อ |
น้ำหนัก (กก.) |
หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแคตตาล็อกคำสั่งซื้อ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ตัวเรือน | ไดอะแฟรม | ทั่วไป | ชนิดป้องกันการระเบิด | ทั่วไป | ชนิดป้องกันการระเบิด | ||||||
| 0～0.01 | 0.004 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0～0.025 | 0.005 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0～0.04 | 0.007 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05～0.4 | 0.18 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05～0.6 | 0.22 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05～1 | 0.3 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 ความแตกต่างในการสลับไม่สามารถปรับได้ (ความแตกต่างในการสลับเล็กน้อย, ไม่มีชนิดป้องกันการระเบิด)
| ช่วงการปรับค่าตั้งค่า (MPa) |
ความแตกต่างในการสลับไม่เกิน (MPa) | แรงดันที่อนุญาต ① (MPa) |
ความถี่ในการสลับ/ นาที |
วัสดุเซ็นเซอร์แรงดัน | เกลียวภายในของส่วนต่อ |
น้ำหนัก (กก.) |
หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแคตตาล็อกคำสั่งซื้อ | |
|---|---|---|---|---|---|---|---|---|---|
| ตัวเรือน | ไดอะแฟรม | ||||||||
| 0～0.01 | 0.0006 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0～0.025 | 0.001 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0～0.04 | 0.0018 | 0.1 | 10 | สแตนเลส | สแตนเลส (316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05～0.4 | 0.035 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05～0.6 | 0.04 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05～1 | 0.05 | 10② | 10 | สแตนเลส 1Cr18Ni9Ti | สแตนเลส (316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
หมายเหตุ: ในการทำงานจริง แม้แต่แรงดันสูงสุดเพียงชั่วครู่ก็ไม่ควรเกินค่านี้
② หมายถึงค่าแรงดันสถิต
01
02
03
04
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ WhatsApp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม , ระบบบำบัดแหล่งอากาศ , โซลินอยด์วาล์ว ,วาล์วลม ,วาล์วควบคุมด้วยมอเตอร์ , วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน ฟิตติ้ง, เกจวัดแรงดันฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายประเภท
,ทองเหลือง , อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า /วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงของนิวเมติกและไฮดรอลิก, เครื่องมือของแท้ได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดสำคัญ Q: ข้อต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวทรงกระบอกและไม่ซีลด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรสังเกตอะไรเกี่ยวกับส่วนประกอบนิวเมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัด?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมที่มีอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมที่เย็นจัด | ซีล | ฟลูออโรอีลาสโตเมอร์, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | เว้นระยะการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเนื่องจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
