รายละเอียดสินค้า:
|
| องค์ประกอบการสลับ: | microswitch | อุณหภูมิแวดล้อม: | 0 ℃ -60 ℃ |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0 ℃-80 ℃ | ข้อผิดพลาดในการทำซ้ำ: | ≤1% |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องควบคุมความดันต่าง,เครื่องควบคุมสวิทช์ความดันสื่อที่ไม่เป็นสารสกัด |
||
1, ภาพรวม

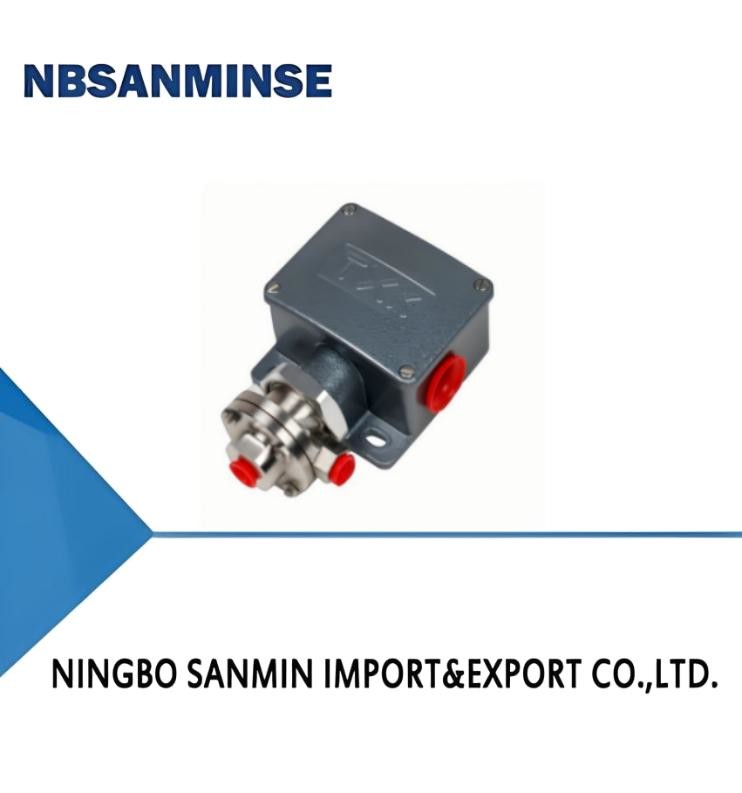

สวิตช์ความดันแตกต่าง TXK ใช้การเหนี่ยวนำแบบผสมผสานไดอะแฟรมลูกสูบ เหมาะสำหรับความดันแตกต่างต่ำถึงสูง ความดันสถิตที่แตกต่างกัน ความดันพัลส์ หรืออัตราการหมุนเวียนในพลศาสตร์ของไหลหรือการใช้งานในกระบวนการ สามารถใช้ได้กับอากาศ, แก๊ส, น้ำมัน, น้ำ และสื่อที่ไม่กัดกร่อน
2, ประสิทธิภาพทางเทคนิค
|
ความหนืดในการทำงาน |
1x10-3m2/s |
|
องค์ประกอบการสลับ |
ไมโครสวิตช์ |
|
ระดับการป้องกัน |
IP66 |
|
อุณหภูมิแวดล้อม |
0℃-60℃ |
|
อุณหภูมิปานกลาง |
0℃-80℃ |
|
ประสิทธิภาพการป้องกันการสั่นสะเทือน |
สูงสุด 40m/s² |
|
ข้อผิดพลาดในการทำซ้ำ |
≤1% |
|
ความจุหน้าสัมผัส |
สูงสุด 220V AC, ≤5A |
3, ข้อมูลจำเพาะ
|
ช่วงการปรับค่าการตั้งค่าความดัน
|
ความแตกต่างในการสลับไม่เกิน
|
**แรงดันที่อนุญาต (Mpa)
|
ขนาดภายนอก |
ความถี่ในการสลับ/นาที
|
วัสดุไดอะแฟรม |
เกลียวภายในของอินเทอร์เฟซ
|
|
0～60KPa |
3KPa |
3.4 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
20～200KPa |
10KPa |
3.4 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
50～500KPa |
20KPa |
3.4 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
20～200KPa(RN) |
30KPa |
3.4 |
02 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
4, ตารางการเลือก
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. รูปแบบผลิตภัณฑ์ |
|||||
|
01 |
แบบธรรมดา |
02 |
แบบสัมผัสคู่ |
03 |
EEx d |
|
04 |
ความดันแตกต่างต่ำกว่า |
05 |
ความดันแตกต่างบนและล่าง |
06 |
ความดันสถิตสูง |
|
07 |
เตาเผา |
||||
|
2. เปลือก |
|||||
|
NN |
สไตล์ปกติ |
RN |
รุ่นสัมผัสคู่ |
LC |
รุ่นป้องกันการระเบิดแบบธรรมดา |
|
B |
รุ่นป้องกันการระเบิดพร้อมหน้าต่างมองขนาดเล็ก |
AL |
เปลือกเตาเผา |
||
|
3. ประเภทไดอะแฟรม |
|||||
|
01 |
โพลี |
02 |
สแตนเลส |
03 |
ยาง |
|
4. เกลียวเชื่อมต่อ (ปรับแต่งได้ตามต้องการ) |
|||||
|
01 |
NPT1/4 ภายใน |
||||
|
5. ช่วง |
อ้างอิงตารางการเลือกช่วงโดยละเอียด |
||||
|
ตัวอย่างการเลือก: TXK-04NN-02-01-009 ตัวควบคุมความดันแตกต่างต่ำกว่า TXK, รูปแบบผลิตภัณฑ์: ความดันแตกต่างต่ำกว่า, ตัวเรือน: ประเภทธรรมดา, รูปแบบไดอะแฟรม: สแตนเลส, เกลียวเชื่อมต่อ: NPT1/4 ภายใน, ช่วง: 5-210KPa.
|
|||||
ตารางเปรียบเทียบช่วง
|
รหัส |
ช่วง |
หมายเหตุ |
รหัส |
ช่วง |
หมายเหตุ |
|
001 |
3.5-27.5MPa |
แรงดันทั่วไป |
002 |
1.2-12MPa |
แรงดันทั่วไป |
|
003 |
0.7-7MPa |
แรงดันทั่วไป |
004 |
0.37-3.7MPa |
แรงดันทั่วไป |
|
005 |
0.25-2.5MPa |
แรงดันทั่วไป |
006 |
0.15-1.2MPa |
แรงดันทั่วไป |
|
007 |
20-700KPa |
แรงดันทั่วไป |
008 |
10-350KPa |
แรงดันทั่วไป |
|
009 |
5-210KPa |
แรงดันทั่วไป |
010 |
5-170KPa |
แรงดันทั่วไป |
|
011 |
0-100KPa |
แรงดันทั่วไป |
012 |
﹣100-0KPa |
แรงดันทั่วไป |
|
013 |
﹣100-100KPa |
แรงดันทั่วไป |
014 |
25KPa |
ความดันสถิตสูง |
|
015 |
0-60KPa |
ความดันแตกต่างต่ำกว่า |
016 |
20-200KPa |
ความดันแตกต่างต่ำกว่า |
|
017 |
50-500KPa |
ความดันแตกต่างต่ำกว่า |
018 |
﹣0.5-0.5KPa |
ความดันแตกต่างของเตาเผา |
|
019 |
﹣3-3KPa |
ความดันแตกต่างของเตาเผา |
020 |
﹣6-6KPa |
ความดันแตกต่างของเตาเผา |
|
021 |
﹣12-12KPa |
ความดันแตกต่างของเตาเผา |
5, วิธีการดีบักและแผนภาพการเดินสายไฟของสวิตช์
คืนน็อตปรับตั้งค่าให้อยู่ในสถานะอ่อนแอพื้นฐาน เชื่อมต่อสายไฟ C, NO, NC ของสวิตช์เข้ากับไฟสัญญาณ สังเกตสถานะของไฟสัญญาณ เชื่อมต่อไฟสัญญาณเข้ากับไฟสีเขียว (C เป็นขั้วต่อทั่วไป และเมื่อ C เชื่อมต่อกับ NC ที่โรงงาน ไฟสีเขียวจะสว่างขึ้น) และปรับน็อตปรับขึ้นและลงตามตัวบ่งชี้จุดตั้งค่าเพื่อตั้งค่าเป็นจุดตั้งค่าที่ต้องการ (แรงดันลงเพิ่มขึ้น แรงดันขึ้นลดลง)
6, ลักษณะและขนาดการติดตั้ง
01
02
