รายละเอียดสินค้า:
|
| องค์ประกอบการสลับ: | microswitch | อุณหภูมิแวดล้อม: | -20 ℃ -60 ℃ |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0 ℃-80 ℃ | ข้อผิดพลาดในการทำซ้ำ: | ≤1% |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องควบคุมสวิทช์ความดันต่าง,5A เครื่องควบคุมสวิทช์ความดัน |
||
1ภาพรวม

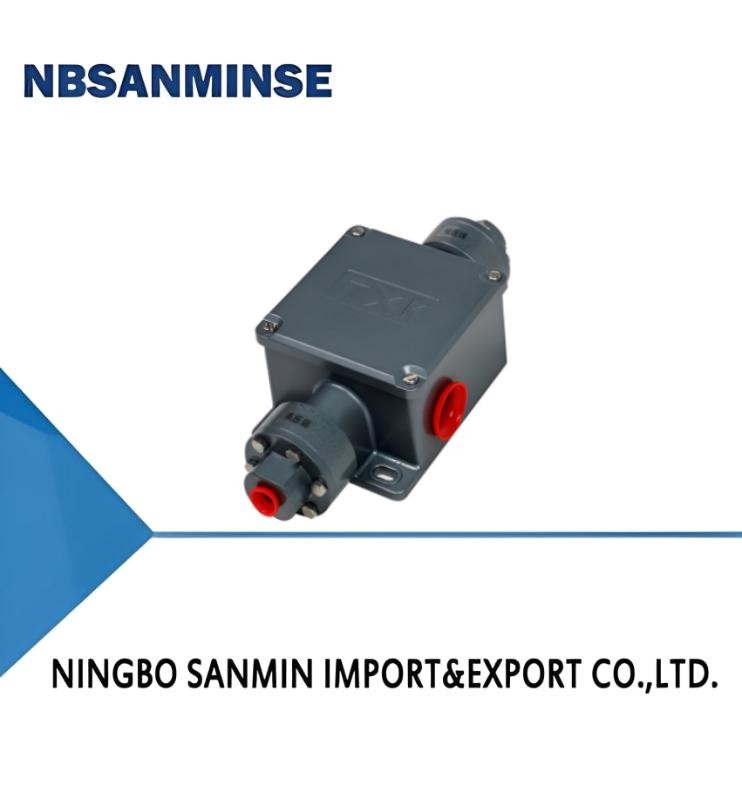

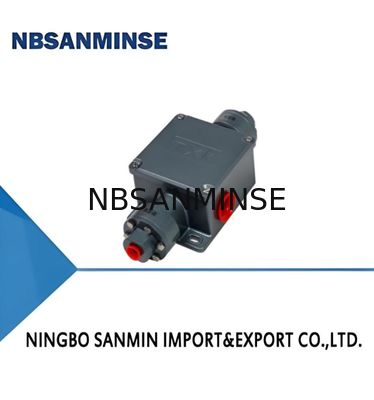

สวิทช์ความดันความแตกต่าง TXK สามารถใช้ได้อย่างแพร่หลายในเครื่องเย็นขนาดใหญ่, กลางและขนาดเล็กที่เย็นด้วยอากาศหรือเย็นด้วยน้ํา โดยใช้เครื่องเปลี่ยนความร้อนแผ่น, เครื่องเปลี่ยนความร้อนและเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและหลอดสําหรับควบคุมการไหลของน้ําและการติดตามสถานะของปั๊มและกรองน้ํามันยังถูกใช้อย่างแพร่หลายในการตรวจจับก๊าซ สื่อที่ไม่เป็นสารสกัด, การวัดความดันสมบูรณ์, และความดัน gauge และถูกใช้อย่างแพร่หลายในเครื่องปรับอากาศและห้องสะอาด, แฟนและกรองควบคุมการเป่า,การควบคุมระดับของของเหลวและของเหลว
2, ผลงานทางเทคนิค
|
ความแน่นในการทํางาน |
1x10-3m2/s |
|
ธาตุเปลี่ยน |
มิกรอสวิตช์ |
|
หน่วยการควบคุม |
IP65 |
|
อุณหภูมิบริเวณ |
-20°C-60°C |
|
อุณหภูมิกลาง |
0 °C - 80 °C |
|
ผลงานต่อต้านการสั่น |
สูงสุด 20m/s² |
|
ความผิดพลาดในการซ้ํา |
≤1% |
|
ความสามารถในการติดต่อ |
ขนาดสูงสุด 220V AC ≤5A |
3รายละเอียด
|
ระยะการปรับค่าการตั้งค่าความดัน
|
ความแตกต่างในการเปลี่ยนไม่เกิน
|
**ความดันที่อนุญาต (Mpa)
|
ขนาดภายนอก |
อัตราการสลับ/นาที
|
วัสดุผนัง |
สายใยภายในของอินเตอร์เฟซ
|
|
0.5-3KPa |
0.2KPa |
1 |
01 |
15 |
สแตนเลสหรือยาง |
NPT1/4 |
|
1-10KPa |
0.5KPa |
1.2 |
01 |
15 |
สแตนเลสหรือยาง |
NPT1/4 |
|
1-16KPa |
1.5KPa |
1.5 |
01 |
15 |
สแตนเลสหรือยาง |
NPT1/4 |
|
25 ~ 105KPa |
1.8KPa |
3.5 |
01 |
15 |
สแตนเลสหรือยาง |
NPT1/4 |
|
20 ~ 200KPa ((RN) |
2KPa |
5 |
01 |
15 |
สแตนเลสหรือยาง |
NPT1/4 |
4, ตารางการเลือก
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1รูปแบบสินค้า |
|||||
|
01 |
การประชุม |
02 |
สัมผัสสองครั้ง |
03 |
EEx d |
|
04 |
ความดันความแตกต่างต่ํา |
05 |
ความดันความแตกต่างด้านบนและด้านล่าง |
06 |
ความดันไฮโดรสแตติกสูง |
|
07 |
โฟน |
||||
|
2. เปลือก |
|||||
|
NN |
สไตล์ปกติ |
RN |
รูปแบบการติดต่อสองแบบ |
LC |
รุ่นกันระเบิดทั่วไป |
|
B |
รูปแบบกันระเบิดที่มีหน้าต่างการชมขนาดเล็ก |
AL |
กล่องเตา |
||
|
3ประเภทของกระโปรง |
|||||
|
01 |
โพลี |
02 |
สแตนเลส |
03 |
ยาง |
|
4. สายเชื่อม (สามารถปรับเปลี่ยนตามความต้องการ) |
|||||
|
01 |
NPT1/4 ใน |
||||
|
5ระยะทาง |
ดูตารางการเลือกช่วงรายละเอียด |
||||
|
ตัวอย่างการเลือก: TXK-05NN-02-01-009 เครื่องควบคุมความดันความแตกต่าง TXK รูปแบบของสินค้า: ความดันความแตกต่างด้านบนและด้านล่าง, หลังคา: ประเภทธรรมดา, รูปแบบ diaphragm: สแตนเลส, สายเชื่อม: NPT1/4 ภายใน, ระยะ: 5-210KPa. |
|||||
ตารางเปรียบเทียบช่วง
|
รหัส |
ระยะทาง |
หมายเหตุ |
รหัส |
ระยะทาง |
หมายเหตุ |
|
001 |
3.5-27.5MPa |
ความดันปกติ |
002 |
1.2-12MPa |
ความดันปกติ |
|
003 |
0.7-7MPa |
ความดันปกติ |
004 |
0.37-3.7MPa |
ความดันปกติ |
|
005 |
0.25-2.5MPa |
ความดันปกติ |
006 |
0.15-1.2MPa |
ความดันปกติ |
|
007 |
20-700KPa |
ความดันปกติ |
008 |
10-350KPa |
ความดันปกติ |
|
009 |
5-210KPa |
ความดันปกติ |
010 |
5-170KPa |
ความดันปกติ |
|
011 |
0-100KPa |
ความดันปกติ |
012 |
- ไม่เป็นไร100-0KPa |
ความดันปกติ |
|
013 |
- ไม่เป็นไร100-100KPa |
ความดันปกติ |
014 |
25KPa |
ความดันไฮโดรสแตติกสูง |
|
015 |
0-60KPa |
ความดันความแตกต่างต่ํา |
016 |
20-200KPa |
ความดันความแตกต่างต่ํา |
|
017 |
50-500KPa |
ความดันความแตกต่างต่ํา |
018 |
- ไม่เป็นไร0.5-0.5KPa |
ความดันต่างของเตาอบ |
|
019 |
- ไม่เป็นไร3-3KPa |
ความดันต่างของเตาอบ |
020 |
- ไม่เป็นไร6-6KPa |
ความดันต่างของเตาอบ |
|
021 |
- ไม่เป็นไร12-12KPa |
ความดันต่างของเตาอบ |
5, วิธีแก้ไขปัญหา และแผนภูมิการเชื่อมต่อสายสวิทช์
กลับลูกหมึกการปรับสู่สภาพของความอ่อนแอพื้นฐาน เชื่อมสาย C, NO, NC ของสวิทช์กับไฟสัญญาณติดต่อไฟสัญญาณกับไฟสีเขียว (C คือปลายส่วนกลาง), และเมื่อ C เชื่อมต่อกับ NC ที่โรงงาน, แสงสีเขียวจะส่องขึ้น) และปรับลูกหมึกปรับขึ้นและลงตามตัวชี้วัดจุดตั้งค่าเพื่อตั้งมันให้อยู่ที่จุดตั้งค่าที่ต้องการ(แรงกดลงเพิ่มขึ้น, ความดันขึ้นลดลง)
6, ลักษณะและขนาดการติดตั้ง
01
Q: คุณสามารถนําเสนอตัวอย่างฟรี?
A: ใช่ แต่มันขึ้นอยู่กับสินค้า โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ธุรกิจของคุณคืออะไร?
ตอบ: ธุรกิจของเราคือบริการของผู้ส่งออกของอะไหล่อัตโนมัติด้วยถังเต็ม และขายกระปุกอากาศ การรักษาแหล่งอากาศ วาล์วโซเลนอยด์วาล์วอากาศวาล์วเครื่องยนต์วาล์วทองแดง วาล์วไฮดรอลิก กล่องไฮดรอลิก อากาศและน้ํามันการติดตั้ง, เครื่องวัดความดันเป็นต้น
Q:Wคุณสามารถผลิตสินค้าอะไรได้
ตอบ: เราสามารถผลิตสแตนเลสหลายชนิด, ทองแดง อลูมิเนียมการแปรรูปวัสดุเหมือนสูงความดัน วาล์ว / วาล์วโซเลโนอิด / วาล์วไฟฟ้าวาล์วน้ํา/วาล์วปนูเมติก/กระปุกอากาศ/วัลล์ฟไฮดรอลิก / แอคคัมมิลาเตอร์ไฮดรอลิกผลิตภัณฑ์และอื่นๆ
Q: ผลิตภัณฑ์สามารถทํากับโลโก้และแบรนด์ของเราได้หรือไม่
ตอบ: ครับ แน่นอนเราสามารถผลิตได้ เราเป็นผู้จําหน่าย OEM มาหลายปี และเป็นมืออาชีพในการผลิต แต่คุณต้องให้อนุญาตกับเราถ้าเป็นไปได้
Q: คุณสามารถจัดส่งสินค้าแบรนด์เครื่องมือปนูเมติกและไฮดรอลิกชื่อดังเดิมได้หรือไม่?
ตอบ: ครับ เราสามารถจําหน่ายเช่น Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser เป็นต้น
Q: มีการรับประกันไหม
ตอบ: ครับ ปกติสินค้ามีประกันคุณภาพ 1 ปี
Q: เครื่องเชื่อมในระบบบริตติชหรือเมทริก? ความแตกต่างระหว่าง PT, NPT และ G threads คืออะไร?
A: สาย G เป็นทรงกระบอก และไม่ปิดตัวเอง ซึ่งต้องมีเครื่องประปาเพิ่มเติม เพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงโขนและเส้นใยภายในและภายนอกจะแน่นมากขึ้นและแน่นมากขึ้นเมื่อแน่นการปรับประทับได้โดยการปรับปรุงการปรับประทับของเส้นใย และสารปรับประทับหรือเทปมักจะใช้ร่วมกันเพื่อเสริมผลการปรับประทับ
ใย G เป็นท่อเรียบทรงกระบอกที่ใช้สําหรับการเชื่อมต่อที่ไม่ปิด; ใย PT เป็นท่อทรงโคลนที่พึ่งพาการปรับปรุงและปิดของใยเอง;NPT ยังเป็นท่อทรงโคลนที่มีมุมโปรไฟล์ฟันของ 60 องศา, ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีการแปลงหน่วยความดัน: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรมักเป็นสาเหตุของการเผาไหม้ของกลมซอลีนอยด์?
A: ความดันและ hz ไม่ถูกต้อง การเปลี่ยนบ่อย หัวเครื่องบินเข้าของเหลว ปัญหาแกนวาล์วและสปริงสภาพแวดล้อม ความร้อน,สั่นแรง เป็นต้น
Q: อะไรควรสังเกตสําหรับส่วนประกอบปนูเมติกในอุณหภูมิสูงหรือสภาพแวดล้อมที่หนาวมาก?
| จุดเน้น | มาตรการตอบสนองสภาพแวดล้อมอุณหภูมิสูง | มาตรการตอบสนองสภาพแวดล้อมที่หนาวมาก |
| ปราง | ยางฟลอเรอร์, PTFE | ไนทรีลอุณหภูมิต่ํา ยางซิลิโคน โพลีอุเรธาน |
| การหล่อลื่น | ไขมันสังเคราะห์อุณหภูมิสูง (ความลุกลุกต่ํา) | น้ํามันอุณหภูมิต่ํา (จุดไหลต่ํา, ความแน่นต่ํา) |
| การบํารุงรักษาอากาศ | เสริมการเย็น การกําจัดน้ําได้อย่างมีประสิทธิภาพ | การแห้งจุดฝนที่ต่ํามาก (แบบเย็น + การดึงดูด) การติดตามความร้อน |
| องค์ประกอบโลหะ | อนุญาตการขยายความจํากัด | เลือกวัสดุที่มีความแข็งแรงในอุณหภูมิต่ํา, ป้องกันการรั่วไหลเนื่องจากการหดหนาว |
| ส่วนประกอบการควบคุม | สายม้วนความทนความร้อนสูง, การระบายความร้อน, การบริโภคพลังงานที่ต่ํา | ติดตั้งกล่องกันหนาว, การทําความร้อนพื้นที่, ป้องกันความหนาว |
| การติดตั้ง | ระยะห่างจากแหล่งความร้อน, เพิ่มแผ่นกันความร้อน | หลีกเลี่ยงการเผชิญหน้ากับลมและหิมะ ใส่วัสดุกันความร้อน |
