รายละเอียดสินค้า:
|
| องค์ประกอบการสลับ: | microswitch | อุณหภูมิแวดล้อม: | -40 ℃ ~ 60 ℃ |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0～80℃ | ข้อผิดพลาดในการทำซ้ำ: | 0.5% หรือ 1% |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องปรับความดันที่ป้องกันระเบิดขนาดเล็ก,เครื่องปรับความดันกันระเบิด |
||

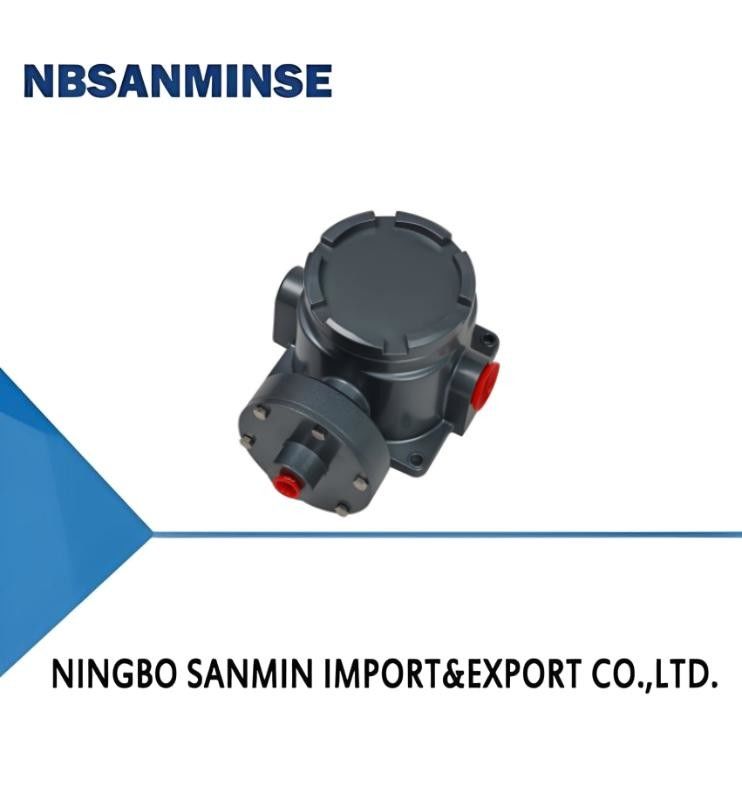

1ภาพรวม
หลักการการทํางานของ TXK เครื่องควบคุมความดันที่กันระเบิด เป็นหลักขึ้นอยู่กับการปรับปรุงความยืดหยุ่นขององค์ประกอบการทดสอบ (เช่น diaphragms)ที่ขับเคลื่อนส่วนประกอบการทํางาน (เช่นสวิตช์ไมโคร) เพื่อผลิตการกระโดดสวิตช์อย่างรวดเร็วผ่านการปรับรูปนี้โดยเฉพาะเจาะจง เมื่อแรงกดของสื่อที่วัด (ควบคุม) ถูกนําไปใช้กับองค์ประกอบการทดสอบ มันจะทําให้ปลายอิสระของแผ่นฉากผลิตความยืดหยุ่นที่ตรงกันความเคลื่อนไหวนี้จะขับเคลื่อนปุ่ม (ดันแท่ง) ในสวิตช์ไมโครเชื่อมต่อกับปลายท่อเพื่อผลิตการกระทําที่ตรงกันเมื่อความดันถึงค่าควบคุมที่ตั้ง ติดต่อของสวิตช์จะเปลี่ยน ทําให้วงจรในระบบควบคุมจะตัดหรือเชื่อมต่อทําให้บรรลุเป้าหมายของการควบคุมและส่งสัญญาณอัตโนมัติ.
เครื่องควบคุมความดัน TXK กันระเบิดโดยทั่วไปประกอบด้วยระบบวัด, อุปกรณ์ควบคุม, กลไกการปรับ, บ้าน, ซ็อตพล็อก, ฯลฯกล่องในระบบการวัดตรวจจับการเปลี่ยนแปลงความดันผ่านการปรับปรุงยืดหยุ่นของมันขณะที่สวิทช์ไมโครในอุปกรณ์ควบคุมตอบสนองอย่างรวดเร็วกับสัญญาณความดันนี้และดําเนินการเปิด /ปิดวงจรการออกแบบนี้ทําให้เครื่องควบคุมความดันที่กันระเบิดสามารถทํางานได้อย่างมั่นคงในสภาพแวดล้อมอุตสาหกรรมที่หลากหลายโดยเฉพาะในแอพลิเคชั่นที่ต้องการความน่าเชื่อถือและความปลอดภัยสูง
2, ผลงานทางเทคนิค
|
ความแน่นในการทํางาน |
< 1 × 10- ไม่เป็นไร3 เมตร2/s |
อุณหภูมิกลาง |
0รางวัล80°C |
|
ธาตุเปลี่ยน |
มิกรอสวิตช์ |
ผลงานต่อต้านการสั่น |
20m/s2 |
|
ระดับกันระเบิดฝุ่น |
Exdb Ⅱ CT4รางวัลT6 กิ๊บ |
หมายเลขใบรับรองการป้องกันระเบิด |
GYB24.2900X |
|
ระดับการคุ้มครองที่ให้ด้วยห้องปิด |
IP66(สอดคล้องกับ DIN40050 และเท่ากับ IP66 ใน GB4208) |
ความผิดพลาดในการซ้ํา |
00.5% หรือ 1% |
|
อุณหภูมิบริเวณ |
-40°C~60°C |
ความสามารถในการติดต่อ |
AC 220V 6A (((ความต้านทาน) |
3รายละเอียด
|
ระยะการปรับค่าการตั้งค่าความดัน
|
ความแตกต่างในการเปลี่ยนไม่เกิน
|
**ความดันที่อนุญาต (Mpa)
|
ขนาดภายนอก |
อัตราการสลับ/นาที
|
วัสดุผนัง |
สายใยภายในของอินเตอร์เฟซ
|
|
-100 ~ 0KPa |
2KPa |
1.3 |
03 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
5 ~ 210KPa |
4.5KPa |
1.3 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
10 ~ 350KPa |
3KPa |
1.3 |
02 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
20 ~ 700KPa |
12KPa |
5 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
0.15 ~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
0.25 ~ 2.5MPa |
0.04MPa |
5 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
0.37 ~ 3.7MPa |
0.08MPa |
6 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
0.7 ~ 7MPa |
0. 12MPa |
9 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
|
3.5 ~ 27.5MPa |
1MPa |
34 |
01 |
30 |
สแตนเลสหรือพอลิไมด์ |
NPT1/4 |
4, ตารางการเลือก
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1รูปแบบสินค้า |
|||||
|
01 |
การประชุม |
02 |
สัมผัสสองครั้ง |
03 |
EEx d |
|
04 |
ความดันความแตกต่างต่ํา |
05 |
ความดันความแตกต่างด้านบนและด้านล่าง |
06 |
ความดันไฮโดรสแตติกสูง |
|
07 |
โฟน |
||||
|
2. เปลือก |
|||||
|
NN |
สไตล์ปกติ |
RN |
รูปแบบการติดต่อสองแบบ |
LC |
รุ่นกันระเบิดทั่วไป |
|
B |
รูปแบบกันระเบิดที่มีหน้าต่างการชมขนาดเล็ก |
AL |
กล่องเตา |
||
|
3ประเภทของกระโปรง |
|||||
|
01 |
โพลี |
02 |
สแตนเลส |
03 |
ยาง |
|
4. สายเชื่อม (สามารถปรับเปลี่ยนตามความต้องการ) |
|||||
|
01 |
NPT1/4 ใน |
||||
|
5ระยะทาง |
ดูตารางเปรียบเทียบช่วง |
||||
|
ตัวอย่างการเลือก: TXK-03LC-02-01-005 เครื่องควบคุมกันระเบิด TXK รูปแบบของสินค้า: กันระเบิด, เปลือก: แบบกันระเบิดทั่วไป, รูปแบบของแหลม: สแตนเลส, สายเชื่อม: NPT1/4 ภายใน, ระยะ: 0.25-2.5MPa
|
|||||
ตารางเปรียบเทียบช่วง
|
รหัส |
ระยะ |
หมายเหตุ |
รหัส |
ระยะ |
หมายเหตุ |
|
001 |
3.5-27.5MPa |
ความดันปกติ |
002 |
1.2-12MPa |
ความดันปกติ |
|
003 |
0.7-7MPa |
ความดันปกติ |
004 |
0.37-3.7MPa |
ความดันปกติ |
|
005 |
0.25-2.5MPa |
ความดันปกติ |
006 |
0.15-1.2MPa |
ความดันปกติ |
|
007 |
20-700KPa |
ความดันปกติ |
008 |
10-350KPa |
ความดันปกติ |
|
009 |
5-210KPa |
ความดันปกติ |
010 |
5-170KPa |
ความดันปกติ |
|
011 |
0-100KPa |
ความดันปกติ |
012 |
- ไม่เป็นไร100-0KPa |
ความดันปกติ |
|
013 |
- ไม่เป็นไร100-100KPa |
ความดันปกติ |
014 |
25KPa |
ความดันไฮโดรสแตติกสูง |
|
015 |
0-60KPa |
ความดันความแตกต่างต่ํา |
016 |
20-200KPa |
ความดันความแตกต่างต่ํา |
|
017 |
50-500KPa |
ความดันความแตกต่างต่ํา |
018 |
- ไม่เป็นไร0.5-0.5KPa |
ความดันต่างของเตาอบ |
|
019 |
- ไม่เป็นไร3-3KPa |
ความดันต่างของเตาอบ |
020 |
- ไม่เป็นไร6-6KPa |
ความดันต่างของเตาอบ |
|
021 |
- ไม่เป็นไร12-12KPa |
ความดันต่างของเตาอบ |
5, วิธีแก้ไขปัญหา และแผนภูมิการเชื่อมต่อสายสวิทช์
กลับลูกหมึกการปรับสู่สภาพความอ่อนแอพื้นฐาน เชื่อมสาย C, NO, NC ของสวิทช์กับไฟสัญญาณติดต่อไฟสัญญาณกับไฟสีเขียว (C คือปลายส่วนกลาง), และเมื่อ C และ NO ติดต่อในโรงงาน, แสงสีเขียวจะเปิด), และปรับลูกหมึกปรับขึ้นและลงตามตัวชี้จุดตั้งค่าเพื่อตั้งมันให้กับจุดตั้งค่าที่ต้องการ.(แรงกดลงเพิ่มขึ้น, ความดันขึ้นลดลง)
6, ลักษณะและขนาดการติดตั้ง
01
02
03
