รายละเอียดสินค้า:
|
| องค์ประกอบการสลับ: | microswitch | อุณหภูมิแวดล้อม: | -20 ℃ -60 ℃ |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0 ℃-80 ℃ | ข้อผิดพลาดในการทำซ้ำ: | 1%OR0.5% |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องควบคุมสวิทช์ความดันที่น่าเชื่อถือ,เปิดเครื่องควบคุมสวิตช์ความดัน |
||
1, ภาพรวม

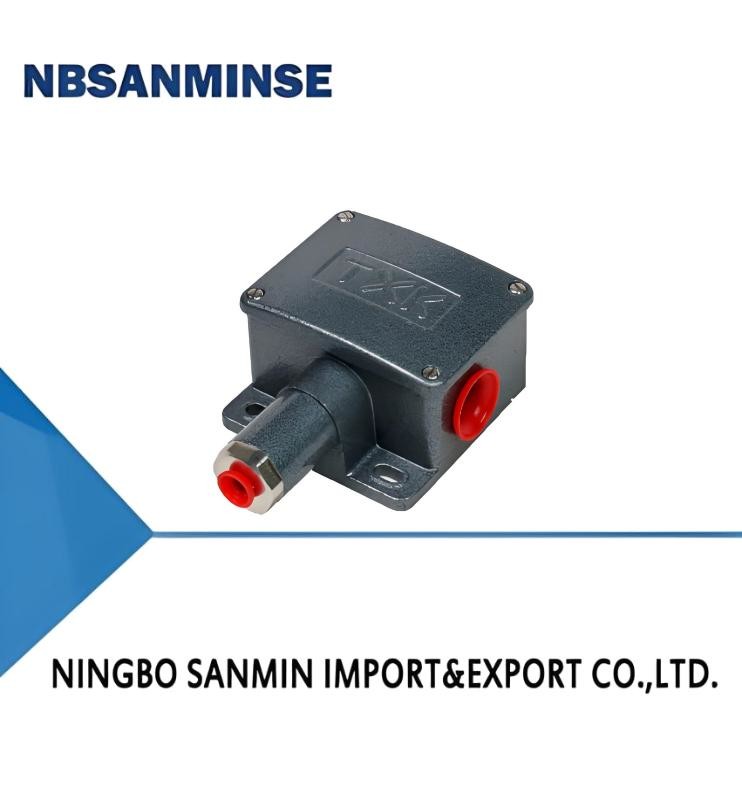

TXK pressure switch เป็นเครื่องมือติดตั้ง ณ สถานที่ที่เชื่อถือได้ โครงสร้างแบบลูกสูบสปริงไดอะแฟรมใช้ซีลโอริงแบบสถิต ซึ่งมีความทนทานต่อการสั่นสะเทือนและแรงดันเกินได้ดีเยี่ยม รวมถึงมีระยะคลอนน้อยและช่วงการวัดที่กว้าง ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี พลังงานความร้อน พลังงานความร้อนร่วม โลหะวิทยา เภสัชกรรม ฯลฯ ช่วงครอบคลุมคือ -0.1MPa~27.5MPa.
2, ประสิทธิภาพทางเทคนิค
|
ความหนืดในการทำงาน |
1x10-3m2/s |
|
องค์ประกอบสวิตช์ |
ไมโครสวิตช์ |
|
ระดับการป้องกัน |
IP65 |
|
อุณหภูมิแวดล้อม |
-20°C-60°C |
|
อุณหภูมิปานกลาง |
0°C-80°C |
|
ประสิทธิภาพป้องกันการสั่นสะเทือน |
40m/s² |
|
ข้อผิดพลาดในการทำซ้ำ |
1% หรือ0.5% |
|
ความจุหน้าสัมผัส |
สูงสุด 220V AC, ≤5A |
3, ข้อมูลจำเพาะ
|
ช่วงการปรับค่าการตั้งค่าแรงดัน
|
ความแตกต่างของการสลับไม่เกิน
|
**แรงดันที่ยอมรับได้ (Mpa)
|
ขนาดภายนอก |
ความถี่ในการสลับ/นาที
|
วัสดุไดอะแฟรม |
เกลียวภายในของอินเทอร์เฟซ
|
|
-100~0KPa |
3KPa |
1.3 |
|
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
-100~100KPa |
3KPa |
1.3 |
02 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
0~100KPa |
3KPa |
1.3 |
|
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
5~170KPa |
2KPa |
1.3 |
02 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
5~210KPa |
5KPa |
1.3 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
10~350KPa |
4KPa |
1.3 |
02 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
20~700KPa |
15KPa |
1.5 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
0.15~1.2MPa |
0.02MPa |
3 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
0.7~7MPa |
0.12MPa |
10 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
1.2~12MPa |
0.15MPa |
17.5 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
สแตนเลสหรือโพลีอิไมด์ |
NPT1/4 |
4, ตารางการเลือก
|
TXK -□ □- □- □- □ 1 2 3 4 5 |
|||||
|
1. รูปแบบผลิตภัณฑ์ |
|||||
|
01 |
มาตรฐาน |
02 |
หน้าสัมผัสคู่ |
|
EEx d |
|
04 |
แรงดันส่วนต่างต่ำ |
05 |
แรงดันส่วนต่างบนและล่าง |
06 |
แรงดันสูง |
|
07 |
เตาเผา |
||||
|
2. เปลือก |
|||||
|
NN |
สไตล์ปกติ |
RN |
รุ่นหน้าสัมผัสคู่ |
LC |
รุ่นป้องกันการระเบิดทั่วไป |
|
B |
รุ่นป้องกันการระเบิดพร้อมหน้าต่างมองเห็นขนาดเล็ก |
AL |
เปลือกเตาเผา |
||
|
3. ชนิดไดอะแฟรม |
|||||
|
01 |
โพลี |
02 |
สแตนเลส |
|
ยาง |
|
4. เกลียวเชื่อมต่อ (ปรับแต่งได้ตามต้องการ) |
|||||
|
01 |
NPT1/4 ด้านใน |
||||
|
5. ช่วง |
ดูตารางเปรียบเทียบช่วง |
||||
|
TXK pressure controller, รูปแบบผลิตภัณฑ์: ปกติ, เปลือก: ปกติ, รูปแบบไดอะแฟรม: สแตนเลส, เกลียวเชื่อมต่อ: NPT1/4 ด้านใน, ช่วง: 3.5-27.5MPa. |
|||||
ตารางเปรียบเทียบช่วง
|
รหัส |
ช่วง |
หมายเหตุ |
รหัส |
ช่วง |
หมายเหตุ |
|
001 |
3.5-27.5MPa |
แรงดันทั่วไป |
002 |
1.2-12MPa |
แรงดันทั่วไป |
|
003 |
0.7-7MPa |
แรงดันทั่วไป |
004 |
0.37-3.7MPa |
แรงดันทั่วไป |
|
005 |
0.25-2.5MPa |
แรงดันทั่วไป |
006 |
0.15-1.2MPa |
แรงดันทั่วไป |
|
007 |
20-700KPa |
แรงดันทั่วไป |
008 |
10-350KPa |
แรงดันทั่วไป |
|
009 |
5-210KPa |
แรงดันทั่วไป |
010 |
5-170KPa |
แรงดันทั่วไป |
|
011 |
0-100KPa |
แรงดันทั่วไป |
012 |
≤100-0KPa |
แรงดันทั่วไป |
|
013 |
≤100-100KPa |
แรงดันทั่วไป |
014 |
25KPa |
แรงดันสูง |
|
015 |
0-60KPa |
แรงดันส่วนต่างต่ำ |
016 |
20-200KPa |
แรงดันส่วนต่างต่ำ |
|
017 |
50-500KPa |
แรงดันส่วนต่างต่ำ |
018 |
≤0.5-0.5KPa |
แรงดันส่วนต่างเตาเผา |
|
019 |
≤3-3KPa |
แรงดันส่วนต่างเตาเผา |
020 |
≤6-6KPa |
แรงดันส่วนต่างเตาเผา |
|
021 |
≤12-12KPa |
แรงดันส่วนต่างเตาเผา |
5, วิธีการปรับและแผนภาพการเดินสายสวิตช์
หมุนน็อตปรับไปที่สถานะอ่อนพื้นฐาน เชื่อมต่อสาย C, NO, NC ของสวิตช์เข้ากับไฟสัญญาณ สังเกตสถานะของไฟสัญญาณ เชื่อมต่อไฟสัญญาณเป็นไฟสีเขียว (C คือขั้วร่วม และเมื่อ C เชื่อมต่อกับ NC จากโรงงาน ไฟสีเขียวจะติด) และปรับน็อตปรับขึ้นและลงตามตัวบ่งชี้จุดตั้งค่าเพื่อตั้งค่าเป็นจุดตั้งค่าที่ต้องการ (แรงดันที่ลดลงจะเพิ่มขึ้นและแรงดันที่เพิ่มขึ้นจะลดลง).
6, ขนาดภายนอกและการติดตั้ง
01
02
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่, แต่ขึ้นอยู่กับผลิตภัณฑ์, โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม , ระบบบำบัดแหล่งอากาศ , โซลินอยด์วาล์ว ,วาล์มลม ,วาล์วควบคุมด้วยมอเตอร์ ,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน, เกจวัดแรงดันฯลฯ.Q:
ผลิตภัณฑ์ประเภทใดที่คุณสามารถผลิตได้?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด,
ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุ. เช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วลม / กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่น ๆ.Q: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้.Q: คุณสามารถจัดหาสินค้าแบรนด์นิวเมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี.
Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
มาตรการรับมือสภาพแวดล้อมที่เย็นจัด เกลียว G เป็นเกลียวทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ.
Q:
ควรให้ความสนใจกับส่วนประกอบนิวเมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?จุดเน้น มาตรการรับมือสภาพแวดล้อมที่มีอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมที่เย็นจัด ซีล
| ฟลูออโรอีลาสโตเมอร์, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น |
| จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ |
| เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ |
| สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม |
| ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นเมื่อเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | 03 |
