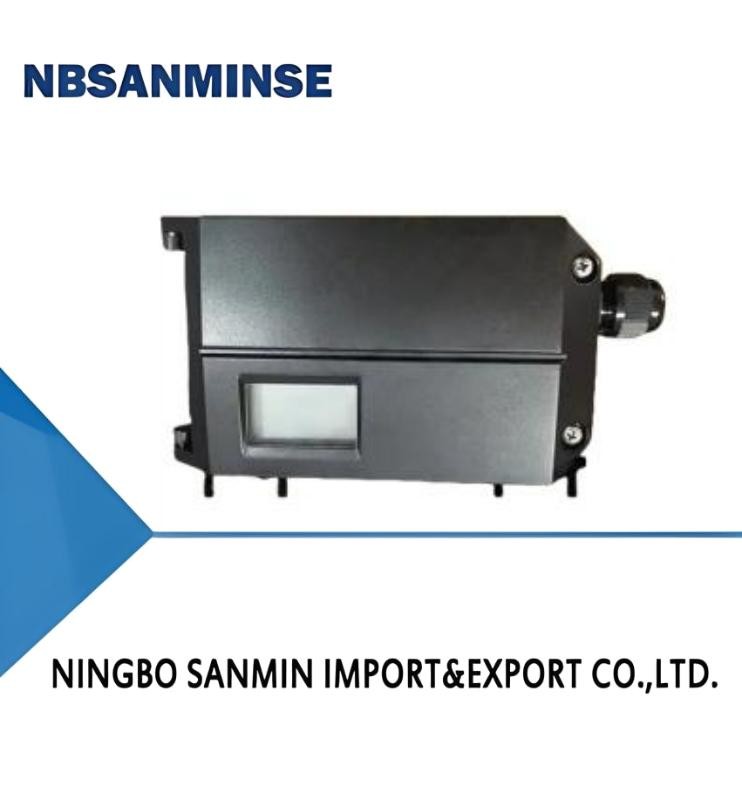

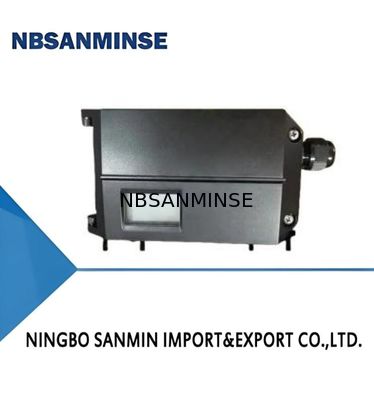

CN8000 ซีรี่ย์ Sanmin ของเครื่องตั้งตําแหน่งวาล์วไฟฟ้าที่ฉลาด

1.อ่านคําแนะนําการติดตั้งอย่างละเอียด ก่อนติดตั้งเครื่องวางตําแหน่ง.ติดตั้งเครื่องวางตําแหน่งตามความต้องการการติดตั้งที่อธิบายไว้. กรุณาสังเกตจุดสําคัญของการติดตั้งบางอย่างเช่น, ยืนยันตําแหน่งเริ่มต้นของเครื่องตั้งตําแหน่งหรือแกนการตอบสนองของเซ็นเซอร์ประเภทรีโมท ก่อนการติดตั้ง อย่าหมุนแกนการตอบสนอง 360 ° ระหว่างกระบวนการติดตั้งสําหรับเครื่องตั้งตําแหน่งการเดินทางตรงแบบปกติ, ให้แน่ใจว่าระนาบบนของกระเป๋าวางตําแหน่งอยู่ในมุมขวากับแกนหลักของแวลล์มุมหมุนของไม้ผลักกลับเครื่องตั้งตําแหน่งตอบสนองความต้องการในการติดตั้ง.
2.หลังจากติดตั้งเครื่องตั้งตําแหน่งบนวาล์ว, เชื่อมแหล่งอากาศและสายไฟฟ้า.ใส่สัญญาณ 4 - 20mA เพื่อให้พลังงานเครื่องตั้งตําแหน่ง.
3.เมื่อเครื่องตั้งตําแหน่งเปิด ระบบอยู่ในสภาวะไม่เริ่มต้น ก่อนการทํางานเริ่มต้นจะเสร็จสิ้นและอินเตอร์เฟซแสดงค่าเปอร์เซ็นเซอร์เป็นร้อยละแรก.

ภาพรวมสินค้า
เครื่องตั้งตําแหน่งวาล์วไฟฟ้า-ลมชนิด CN8000 ที่มีความฉลาดถูกใช้ร่วมกับเครื่องขับเคลื่อนลมชนิดพวกเขาได้รับสัญญาณกระแสไฟฟ้าตรง 4 - 20mA จากระบบควบคุมอัตโนมัติเพื่อได้รับการกําหนดการควบคุมตําแหน่งของวาล์ว - จุดในขณะเดียวกันพวกเขาเก็บสัญญาณจากเซ็นเซอร์ตําแหน่ง เพื่อให้ได้ตําแหน่งของวาล์วจริงพวกมันควบคุมการเข้าอากาศและการออกอากาศของเครื่องขับเคลื่อนอากาศ, การขับเคลื่อนตําแหน่งของวาล์วเพื่อไปถึงจุดตั้ง

รูปแบบทั่วไป: -20 °C ~ + 70 °C

เวอร์ชั่นอุณหภูมิต่ํา: -40 °C ~ + 70 °C

อุณหภูมิที่กันระเบิดสูงสุดในสภาพแวดล้อม T4 คือ + 60 °C อุณหภูมิที่กันระเบิดสูงสุดในสภาพแวดล้อม T6 คือ + 40 °C

อากาศความต้องการของแหล่ง

ความสอดคล้องกับ ISO 8573-1

ขนาดและความหนาแน่นของอนุภาคแข็ง:ชั้น 3

จุดน้ําฝน: ประเภท 3

เนื้อหาน้ํามัน: ประเภท 3

ความต้านทานการสั่น

0.15 มิลลิเมตร, 10Hz-60Hz, 20 รอบ / แกน

20 m/s2, 60Hz-500Hz, 20 รอบ / แกน

ระยะที่แนะนําสําหรับการทํางานต่อเนื่องของวาล์วควบคุมทั้งหมด 20m/s2 ไม่มียอดเสียง

การรับประทาน
2 บาร์:4.8 Nm3/h
4 บาร์:8.0 Nm3/h
6 บาร์:11.2 Nm3/h

ระบบออก (รีเซ็ต)
2 บาร์:5.9 Nm3/h
4 บาร์:9.8 Nm3/h
6 บาร์:13.7Nm3/h

การออก (เดี๋ยวก่อนตําแหน่ง)
2 บาร์:6.6 Nm3/h
4 บาร์:11.1 Nm3/h
6 บาร์:15.6 Nm3/h
