รายละเอียดสินค้า:
|
| สัญญาณอินพุต: | 4 ~ 20ma DC | ความต้านทาน: | 250 ± 15Q |
|---|---|---|---|
| แรงดัน: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) | จังหวะ: | 10 ~ 150 มม. 0 ~ 90 ° |
| อินเทอร์เฟซหลอดลม: | นปพ.1/4 | อินเทอร์เฟซมาตรวัดความดัน: | NPT1/8 |
| อินเตอร์เฟซพลังงาน: | NPT1/2 ((G1/2) | อุณหภูมิ: | -20°C~70°C |
| วัสดุ: | อลูมิเนียมหล่อ | ||
| เน้น: | เครื่องตรวจจับระบายไฟฟ้า,เครื่องตั้งแหลมไฟฟ้า ซีรี่ย์ Sanmin,เครื่องตั้งแหลมแก๊ส |
||

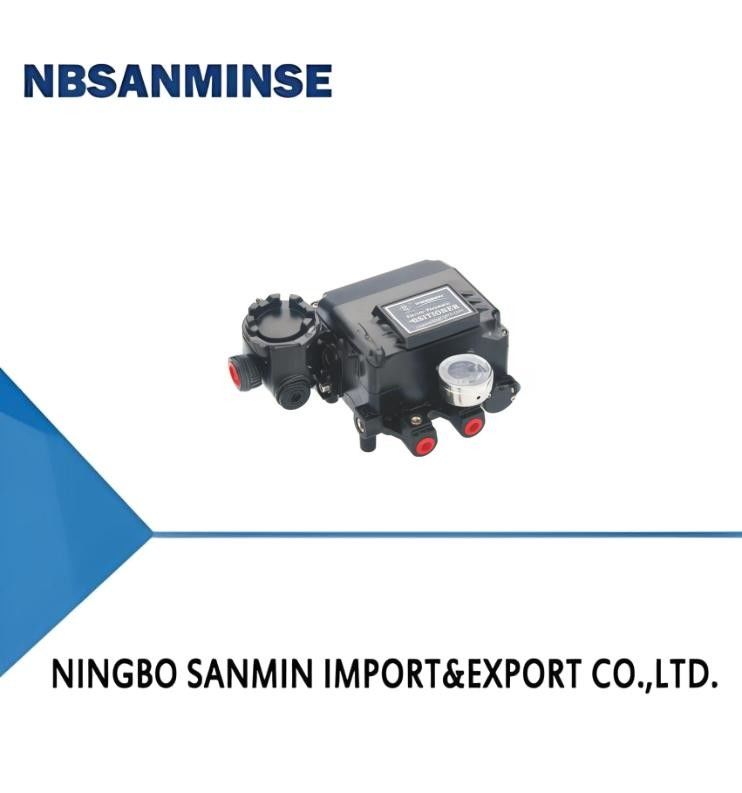

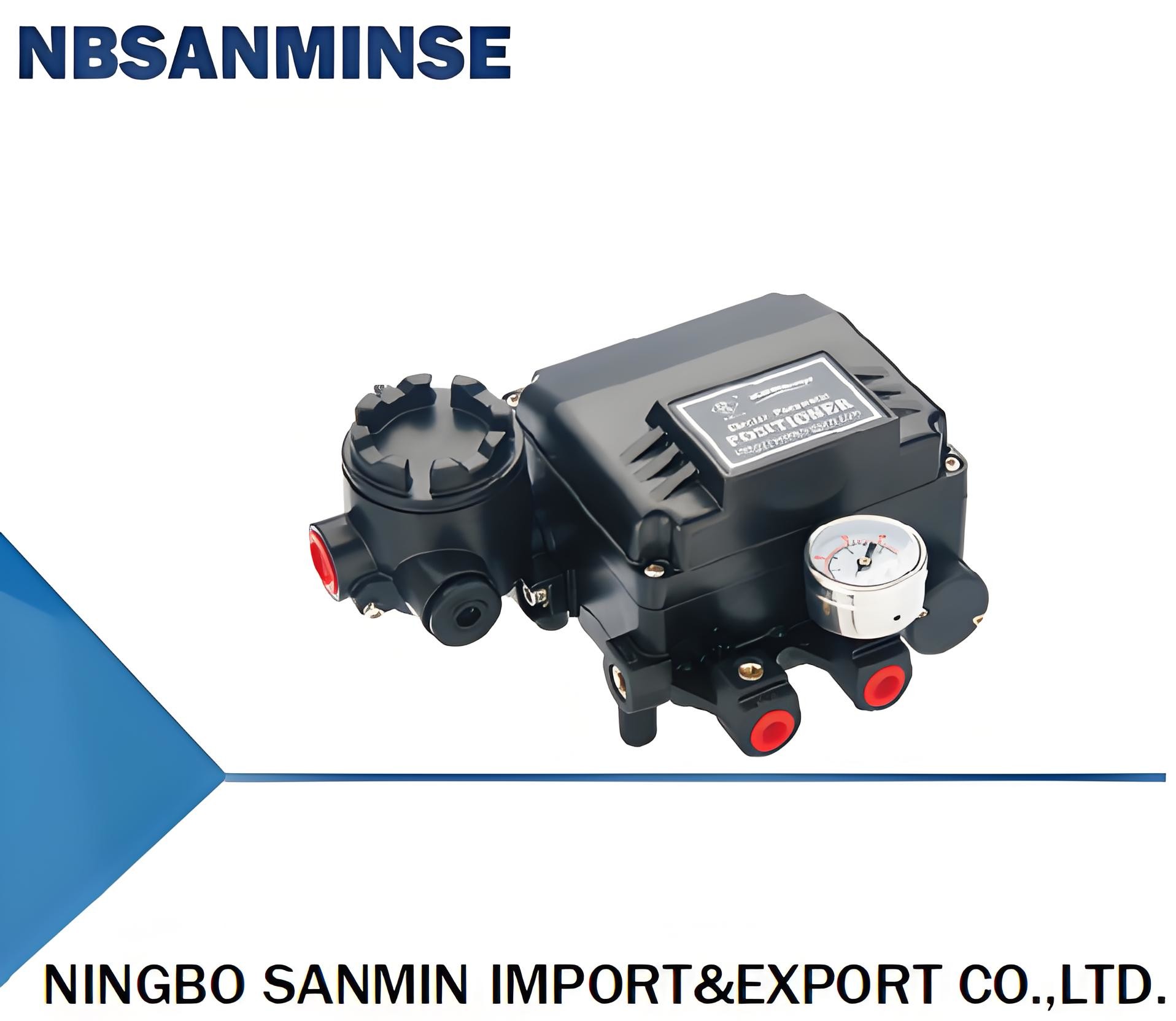

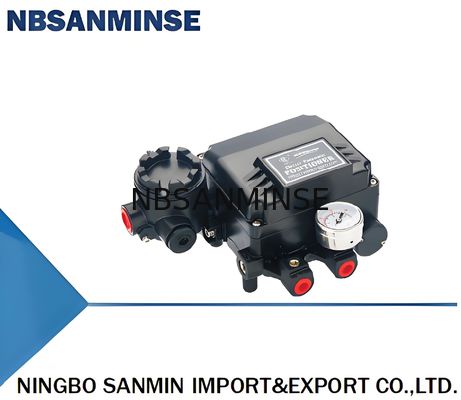

YT1000 ซีรีส์ วาล์วไฟฟ้าและแก๊ส ตัวระบุตำแหน่งวาล์ว |
|
|
|
1. ผ่านการรับรอง CE 2. ผ่านการรับรองเกรดป้องกันการระเบิด (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb) 3. ผ่านการรับรองระดับ IP66 4. ทนต่อการสั่นสะเทือนสูง (ไม่มีผลกระทบในช่วง 5 - 200 Hz) 5. อินเทอร์เฟซไฟฟ้าเป็นแบบมีรูพรุน เชื่อมต่อได้ทุกทิศทาง 6. การปรับเทียบทำได้ง่าย สะดวกในการใช้งาน การแปลงการตอบสนอง 7. ไม่จำเป็นต้องเปลี่ยน ชิ้นส่วน 1/2 สามารถควบคุมได้ 8. การออกแบบโครงสร้างแบบโมดูลสำหรับชิ้นส่วน ซ่อมแซมและบำรุงรักษาได้ง่าย |
ภาพรวมผลิตภัณฑ์ ตัวระบุตำแหน่งไฟฟ้าซีรีส์ YT 1000 และวาล์วควบคุมแบบนิวแมติก สร้างวงจรควบคุมแบบปิด เพื่อแปลงสัญญาณกระแสตรงที่ระบบควบคุมให้มาเพื่อขับเคลื่อนการทำงานของวาล์วควบคุมแก๊ส ในขณะเดียวกัน ตามการเปิดวาล์วที่ป้อนกลับจากตัวควบคุม ทำให้ตำแหน่งวาล์วสามารถระบุตำแหน่งได้อย่างถูกต้องตามสัญญาณควบคุมเอาต์พุตของระบบ ตัวระบุตำแหน่งไฟฟ้ามีให้เลือกทั้งแบบแอคชั่นเดี่ยว (แบบสปริงรีเทิร์น) และแอคทูเอเตอร์แบบนิวแมติกแอคชั่นคู่ |
|
| เกรดป้องกันการระเบิดรูปแบบแถบป้อนกลับ | YT1000R | ประเภท | ||||||
| การเดินทางตรง | การเดินทางเชิงมุม | แอคชั่นเดี่ยว | ||||||
| แอคชั่นคู่ | สัญญาณอินพุต | แอคชั่นคู่ | สัญญาณอินพุต | |||||
| 4~20mA DC | ความต้านทาน | |||||||
| 250±15Ω | แรงดันจ่าย | |||||||
| 1.4~7kgf/cm²(20~100psi) | ระยะชัก | |||||||
| 10~150mm 0~90° | ข้อต่อท่อ | |||||||
| NPT1/4ข้อต่อ | เกจวัดแรงดัน | |||||||
|
IP66NPT1/8 ข้อต่อสายไฟNPT1/2(G1/2) |
เกรดป้องกันการระเบิด | |||||||
| Ex dmbⅡB(C)T6 Gb,Ex ia ⅡB(C)T6 Gb | ระดับ | |||||||
| YT-1000 | ระดับ | |||||||
| IP66อุณหภูมิสภาพแวดล้อม | -20℃~70℃ | |||||||
| ความเป็นเส้นตรง | ±1%F.S±2%FS | |||||||
| ฮิสเทรีซิส±1%F.S | ความ | |||||||
| ไว | ±0.2%F.S±0.5%F.S | |||||||
| ความสามารถในการทำซ้ำ | ±0.5% | |||||||
| การใช้ | อากาศ | |||||||
| 3LPM(Sup=1.4kgf/cm²,20psi)ความ | จุ | |||||||
| การไหล80LPM(Sup=1.4kgf/cm²,20psi)วัสดุ | อลูมิเนียมหล่อ | |||||||
| เกรดป้องกันการระเบิดหนัก | 2.7kg(6 lb)2.8kg(6.2 lb) | |||||||
| การแปรรูปวัสดุการเคลื่อนที่ของแอคทูเอเตอร์ | ประเภทการทำงาน | |||||||
| เกรดป้องกันการระเบิดรูปแบบแถบป้อนกลับ | รูระบายอากาศของวาล์วไพล็อต | ตัวเลือก | YT-1000 | L แบบเส้นตรง | S แอคชั่นเดี่ยว | M Ex dmbⅡBT6 Gb | ||
| 1 10~40mm(แบบเส้นตรง) | M6x40L (แบบหมุน) | 1 ปริมาตรแอคทูเอเตอร์น้อยกว่า 90cm³ | 0 ไม่มี |
R แบบหมุน D แอคชั่นคู่ |
C Ex dmb ⅡCT6 Gb | 2 40~70mm(แบบเส้นตรง) | ||
| M6x63L (แบบหมุน) | 2 ปริมาตรแอคทูเอเตอร์ 90-180 cm³ | 1 +PTM(การป้อนกลับตำแหน่งวาล์วในตัว) |
I Ex iaⅡBT6 Gb 3 70~100 mm (แบบเส้นตรง) |
M840L (แบบหมุน) | 3 ปริมาตรแอคทูเอเตอร์มากกว่า 180cm³ | |||
| 2 +PTM(การป้อนกลับตำแหน่งวาล์วนอก) |
P EX iaⅡCT6 Gb 4 100-130 mm (แบบเส้นตรง) |
M863L (แบบหมุน) | 3 +L/S (สวิตช์จำกัดการทำงานในตัว) | |||||
| N ไม่ป้องกันการระเบิด |
5 130-150 mm (แบบเส้นตรง) NAMUR(แบบหมุน) |
4 +L/S(สวิตช์จำกัดการทำงานนอก) | ||||||
| 5+PTM+L/S(การป้อนกลับตำแหน่งวาล์วในตัวและสวิตช์จำกัดการทำงาน) |
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? A: ใช่ |
แต่ขึ้นอยู่กับผลิตภัณฑ์ | ||||||
| โปรดติดต่อเรา | ||||||||
ina@pneuhydr.com
หรือ WhatsApp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร? A: ขอบเขตธุรกิจของเราคือ บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขาย กระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,
วาล์วลม,
วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด,
ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุเช่น วาล์วแรงดันสูง
วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ / วาล์วลม/ กระบอกลม / วาล์วไฮดรอลิก / อุปกรณ์สะสมแรงดันไฮดรอลิกและอื่นๆQ: สามารถผลิตสินค้าโดยใช้โลโก้และแบรนด์ของเราได้หรือไม่? A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเชี่ยวชาญในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นQ:มีการรับประกันหรือไม่?A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปีQ: ข้อต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกและไม่ซีลด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
การหล่อลื่น Q: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์โซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวไพล็อตมีของเหลวเข้า, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างรุนแรง ฯลฯ Q:
ควรให้ความสนใจกับส่วนประกอบนิวแมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัด
ซีลฟลูออโรอีลาสโตเมอร์, PTFE ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน
การหล่อลื่น จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ)
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | เว้นช่องว่างสำหรับการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม | คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะจุด, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | ||
