รายละเอียดสินค้า:
|
| สัญญาณอินพุต: | กระแสตรง 4~20mA | แรงดัน: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| ความต้านทาน: | 250 ±15Ω | จังหวะ: | 10 ~ 150 มม. 0 ~ 90 ° |
| อินเทอร์เฟซหลอดลม: | นปพ.1/4 | อินเตอร์เฟซพลังงาน: | NPT1/2 ((G1/2) |
| มาตรวัดความดันระหว่างกัน: | NPT1/8 | อุณหภูมิ: | -20°C~70°C |
| วัสดุ: | อลูมิเนียมหล่อ | ||
| เน้น: | เครื่องตั้งแหลมแก๊ส,เครื่องหาแวลล์ ซีรี่ย์ Sanmin,เครื่องตั้งแหลมไฟฟ้า ซีรี่ย์ Sanmin |
||

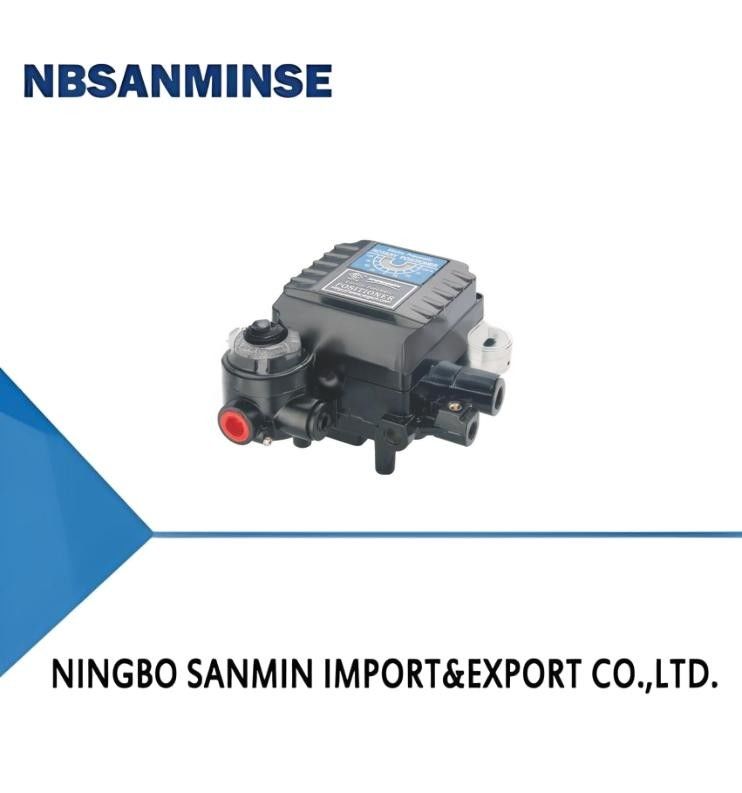

| ตัวระบุตำแหน่งวาล์วไฟฟ้าและแก๊สรุ่น CN1000 | |
|
|
1. ผ่านการรับรอง CE 2. ผ่านระดับการป้องกันการระเบิด (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb) 3. ผ่านการรับรองระดับ IP66 4. ทนต่อการสั่นสะเทือนสูง (ไม่มีผลกระทบในช่วง 5-200 Hz) 5. อินเทอร์เฟซไฟฟ้าเป็นแบบมีรูพรุน สามารถแปลงทิศทางได้ทุกทิศทาง 6. การปรับเทียบทำได้ง่าย นำไปใช้ได้ง่าย การแปลงการตอบสนอง 7. ไม่จำเป็นต้องเปลี่ยน ชิ้นส่วน 1/2 สามารถควบคุมได้สมบูรณ์ 8. การออกแบบโครงสร้างแบบโมดูลสำหรับชิ้นส่วน ซ่อมแซมและบำรุงรักษาได้ง่าย 9. เชื่อมต่อการป้อนกลับได้ง่าย |
| ประการแรก ภาพรวมผลิตภัณฑ์ ตัวระบุตำแหน่งไฟฟ้าและวาล์วควบคุมด้วยลมรุ่น CN1000 สร้างวงจรควบคุมแบบปิด เพื่อแปลงสัญญาณกระแสตรงที่ระบบป้อนให้ขับเคลื่อนการทำงานของวาล์วควบคุมแก๊ส ในขณะเดียวกัน ตามการเปิดของตัวควบคุมการป้อนกลับ ตำแหน่งวาล์วสามารถกำหนดตำแหน่งได้อย่างถูกต้องตามสัญญาณควบคุมเอาต์พุตของระบบ ตัวระบุตำแหน่งไฟฟ้ามีให้เลือกทั้งแบบทำงานเดี่ยว (แบบสปริงคืนตัว) และแบบทำงานคู่สำหรับตัวกระตุ้นด้วยลม |
|
| รุ่น | CN1000L |
CN1000R | ||
โครงการ |
ตรงระยะชัก |
มุมระยะชัก |
||
| Single-action | Double-acting | Single-action | Double-acting | |
| Inputสัญญาณ | 4~20mA DC | Supplyแรงดัน | 1.4~7kgf/cm2(20~100psi) | |
| ความต้านทาน | 250±15Ω | ระยะชัก | 10~150mm 0~90° | |
| Trachea interface | NPT1/4 | Power interface | NPT1/2(G1/2) | |
| Pressure gaugeinter | NPT1/8 | Explosion-Proof grade | Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb | |
| Protectiongrade | IP66 | Linearity | ±1%F.S ±2%FS | |
| Environment temperature | -20℃~70℃ | Hysteresis | ±1%F.S | |
| Sensitivity | ±0.2%F.S±0.5%F.S | Air consumption | 3LPM(Sup=1.4kgf/cm2,20psi) | |
| Repeatability | ±0.5% | Flowcapacity | 80LPM(Sup=1.4kgf/cm2,20psi) | |
| Material | Cast aluminum |
| Weight | 2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000 |
Llinear | SSingle-action | MEx dmbⅡBT 6 Gb |
1 10 ~ 40 mm(rectilinear type) M6x40L (Rotary type) |
1 Actuatror volume is less than 90cm³ |
0No |
| RRotary type | DDouble-acting | CEx dmbⅡCT6 Gb |
2 40 ~ 70 mm(rectilinear type) M6x63L (turnaround) |
2 Actuator volume 90 to 180 cm³ | 1 +PTM(Built-in valve position.feedback) | |
|
_____ |
_____ |
IEx iaⅡBT6 Gb |
3 70~100mm(linear) M8x40L (Rotary type) |
3 Actuator volume isgreater than 180cm³ | 2 +PTM(Outer valve position feedbacj) | |
|
_____ |
_____ |
PEx iaⅡCT6 Gb |
4 100~130mm(linear) M8x63L (Rotary type) |
_____ |
3 +L/S(Built-in limit switch) | |
|
_____ |
_____ |
NNot explosion proof |
5 130~150mm(linear) NAMUR (Rotary type) |
_____ |
4 +L/S(Outer limit switch) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S(Built-in valve position.feedback.and limit switch) |
Q: Could you offer the free samples ?
A: Yeah, but it depends products, Pls contact us ina@pneuhydr.com or whatsapp 0086 15168536055
Q: What ' s your business scope ?
A: Our business scope is service of exporter automation parts with full container, and sell air cylinder , air source treatment , solenoid valve , air valve, motorize valve , Brass valve, hydraulic valve, hydraulic cylinder, air and oil fitting, pressure gauge etc .
Q:What types of products you can make ?
A: We can make many kinds of stainless steel, brass ,aluminum materials processing .like high pressure Valve / solenoid valve / electric valve / water valve/pneumatic valve/air cylinder/hydraulic valve/hydraulic accumulator products and so on .
Q: Can the product be made with our logo and brand ?
A: Yes , of course , we can make . we are OEM supplier for years and professional to make . But you need give us the authorization if it is possible .
Q:Can you provide original famous pneumatic and hydraulic,instruments brand goods ?
A: Yes,We can supply like Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh ,Endress+Hauser etc.
Q: Is there a warranty available?
A: Yes, normally products is one year quality guarantee.
Q: Is the connector in British or Metric system? What is the difference between PT, NPT, and G threads?
A: The G thread is cylindrical and does not seal itself, requiring additional gaskets to prevent leakage. PT and NPT are conical, and the internal and external threads become tighter and tighter when tightened. Sealing is achieved through the deformation of the threads, and sealant or tape is usually used in conjunction to enhance the sealing effect
G-thread is a cylindrical straight pipe used for non sealed connections; PT thread is a conical tube that relies on the deformation and sealing of the thread itself; NPT is also a conical tube with a tooth profile angle of 60 degrees, mainly used in North America
Q: How to convert pressure units: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q:What usually causes the burnout of solenoid valve coils?
A:Incorrect voltage and hz, frequent switching, pilot head entering liquid,valve core and spring problem,environment hot,heavy vibration etc.
Q: What should be noted for pneumatic components in high temperature or extremely cold environments?
| Focus Point | High Temperature Environment Countermeasures | Extreme Cold Environment Countermeasures |
| Seals | Fluororubber, PTFE | Low-temperature nitrile, silicone rubber, polyurethane |
| Lubrication | High-temperature synthetic grease (low volatility) | Low-temperature grease (low pour point, low viscosity) |
| Air Supply Treatment | Strengthen cooling, efficient water removal | Ultra-low dew point drying (refrigeration + adsorption type), heat tracing |
| Metal Components | Reserve expansion clearance | Select materials with low-temperature toughness, prevent leakage due to cold shrinkage |
| Control Components | High heat-resistant grade coils, heat dissipation, low power consumption | Install insulation boxes, local heating, prevent cold condensation |
| Installation | Keep away from heat sources, add heat insulation plates | Avoid exposure to wind and snow, wrap with thermal insulation materials |
