รายละเอียดสินค้า:
|
| รหัส: | TL-104-15C/D TL-104-20C/D | ขนาด (มม.): | 1/2NPT 3/4NPT |
|---|---|---|---|

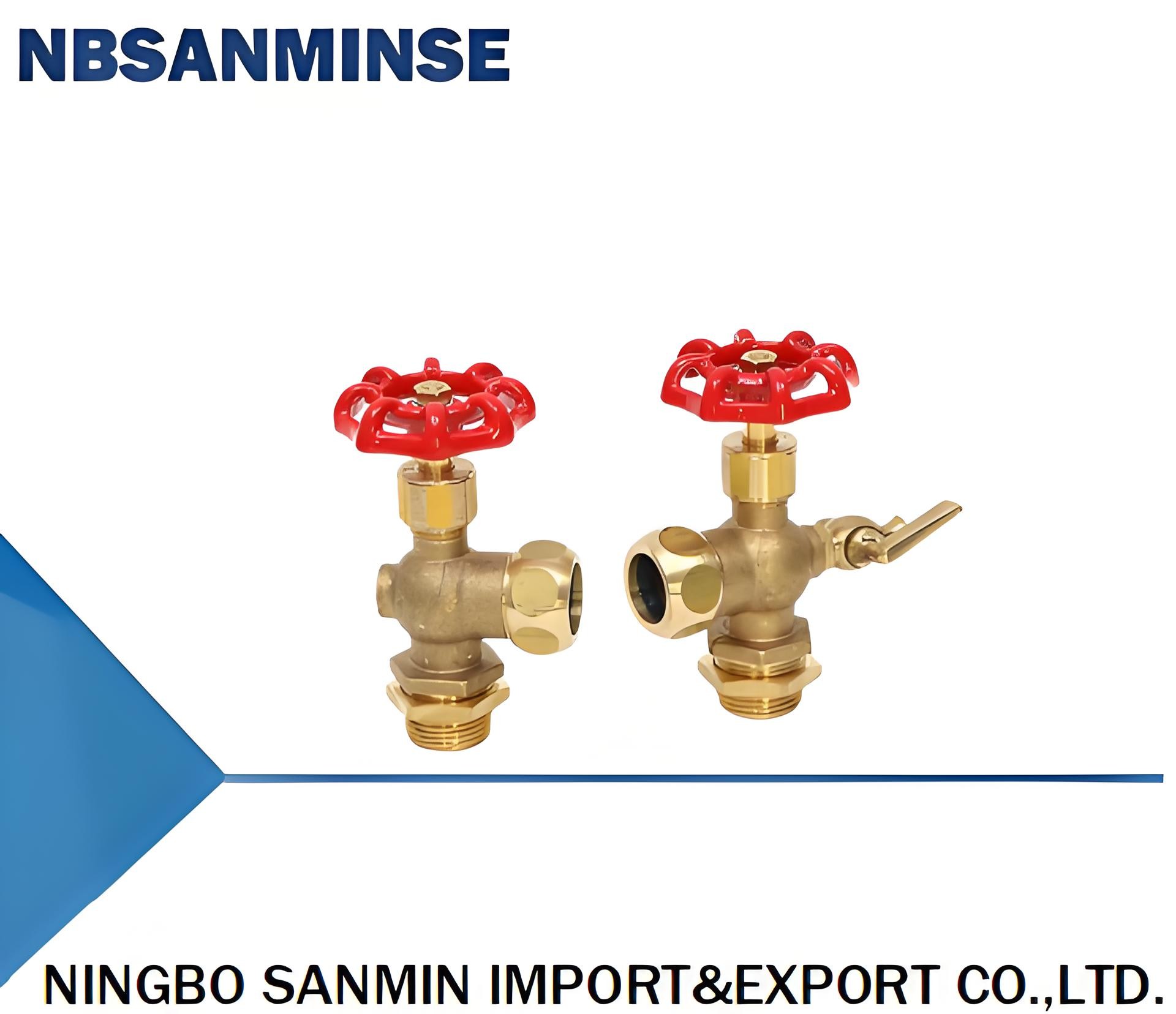

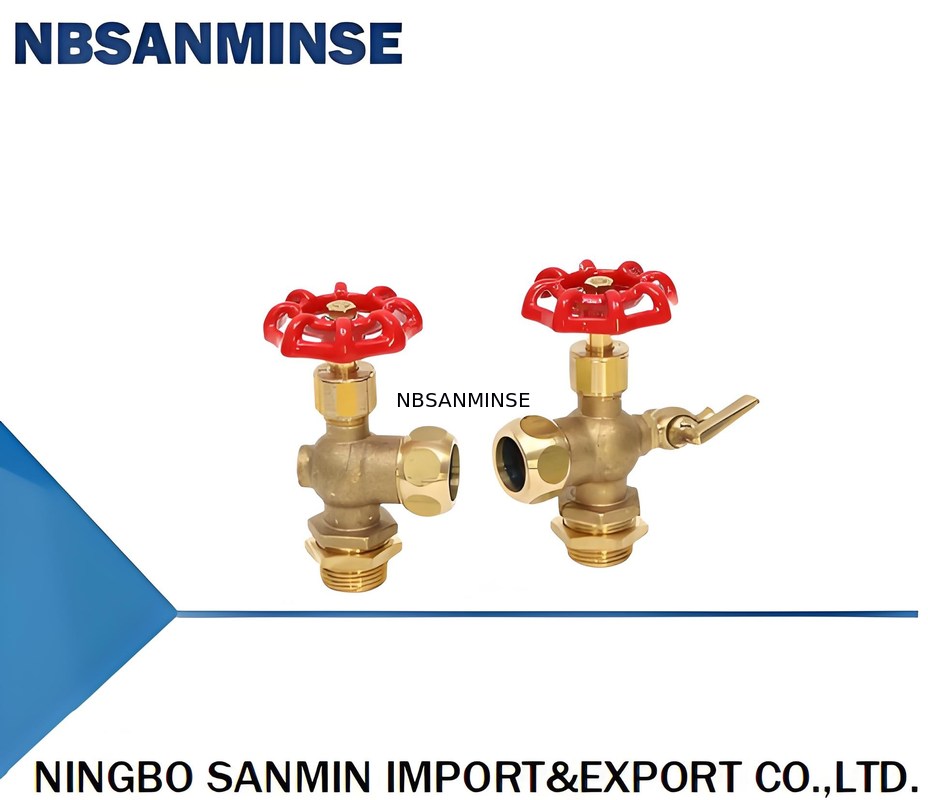

| ชื่อชิ้นส่วน: | วาล์วเกจวัดระดับของเหลว | วัสดุ: | เหล็กหล่อ PTFE ทองเหลือง |
| ความดันเล็กน้อย: | 0.6Mpa | แรงดันทดสอบความแรง: | 1.0Mpa |
| ความดันทดสอบซีล: | 0.6Mpa | อุณหภูมิในการทำงาน: | ≤200℃ |
| สื่อการทำงาน: | น้ำไอน้ำ | ||
| เน้น: | เครื่องวัดระดับของของเหลว,Tea barrel furnace Liquid Level Gauge |
||
J29T-6T เครื่องวัดระดับน้ํา ปริมาตรทางเทคนิคหลัก ความดันนามหมาย PN0.6MPa ความดันการทดสอบความแข็งแรง 1.0 ความดันการทดสอบการปิด 0.6 อุณหภูมิการทํางาน ≤ 200 °C สื่อการทํางาน: น้ํา, คัน
| รหัส | ขนาด ((มม) | ชื่อส่วน | สาร | ||||
| D0 | D1 | D2 | L1 | L2 | ร่างของวาล์ว | ทองแดง | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | อุปกรณ์ประปา | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | มือล้อ | เหล็กเหล็ก |
| ความดันนาม | 0.6Mpa | ||||||
| ความดันในการทดสอบความแข็งแรง | 1.0Mpa | ||||||
| ความดันการทดสอบปริมาณปริมาณ | 0.6Mpa | ||||||
| อุณหภูมิการทํางาน | ≤ 200 °C | ||||||
| สื่อการทํางาน | น้ํา, คัน | ||||||
คู่มือสินค้า
รหัส: TL-104-15B1 B2,B3
ชื่อ: เครื่องวัดระดับของเหลวในเตาชา
(1) ความดันชื่อ PN0.6MPa
(2) ความดันการทดสอบความแข็งแรง 1.0 MPa
(3) ความดันการทดสอบปิด 0.6 MPa
(4) อุณหภูมิการทํางาน ≤ 200 °C
เครื่องวัดระดับน้ํานี้เหมาะสําหรับภาชนะความดันขนาดเล็กและภาชนะเก็บของเหลวหลายชนิด, แสดงระดับของเหลว. วัสดุของร่างvalve เป็น HPb59-1 ทองแดง (โกง),ด้านผิวปิดทําจากเหล็กเหล็กทองแดง, วงล้อมือเหล็กเหล็ก, ท่อแก้ว borosilicate สูง, ฯลฯ ระหว่างการติดตั้ง, เส้นเส้นภายนอก D1 ของวาล์วระดับน้ําเป็นสอดคล้องกับเส้นเส้นภายในบนภาชนะ.เนื่องจากการเชื่อมโยงของกระปุกของสินค้านี้, มีประเภทการเชื่อมต่อที่มีเส้นใยสามประเภทที่แตกต่างกันในรายละเอียดหนึ่ง (ดูตารางแนบสําหรับรายละเอียด)
| เลขลําดับ | รหัสสินค้า | กว้างภายนอกของท่อแก้ว D | สายเชื่อม D1 | ระยะทางป้องกันตับ | ขนาดของอุปกรณ์ L1 | ระยะทางกลาง L |
| 01 | 104-15B1 | 12~123 | G1/2 | 21 | 28 | ปรับปรุงตามความต้องการของผู้ใช้ (กําหนดขนาดที่เกี่ยวข้องของท่อแก้ว, แหวนประปา, และไม้ป้องกัน) ตามที่แสดงในตารางด้านล่าง |
| 02 | 104-15B2 | 12~123 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12~123 | ZG1/2 | 21 | 28 | |
| หมายเหตุ: เมื่อรหัสสินค้า 104-15B1 ออกจากโรงงาน, วาล์วด้านบนและด้านล่างได้รับการจัดสรรด้วย D1 กลมดันกลมดัน | ||||||
| จํานวน | ระยะกลาง L | รหัส | รายละเอียด | ท่อแก้ว | |
| กว้างด้านนอก | ความยาว | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| ชื่อ | วาล์วด้านบน | วาล์วล่าง | วาล์วการปล่อย | หลอดแก้ว | ไม้ป้องกัน |
| จํานวน | 1 | 1 | 1 | 1 | 2 |
Q: คุณสามารถนําเสนอตัวอย่างฟรี?
A: ใช่ แต่มันขึ้นอยู่กับสินค้า โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ธุรกิจของคุณคืออะไร?
ตอบ: ธุรกิจของเราคือบริการของผู้ส่งออกของอะไหล่อัตโนมัติด้วยถังเต็ม และขายกระปุกอากาศ การรักษาแหล่งอากาศ วาล์วโซเลนอยด์วาล์วอากาศวาล์วเครื่องยนต์วาล์วทองแดง วาล์วไฮดรอลิก กล่องไฮดรอลิก อากาศและน้ํามันการติดตั้ง, เครื่องวัดความดันเป็นต้น
Q:Wคุณสามารถผลิตสินค้าอะไรได้
ตอบ: เราสามารถผลิตสแตนเลสหลายชนิด, ทองแดง อลูมิเนียมการแปรรูปวัสดุเหมือนสูงความดัน วาล์ว / วาล์วโซเลโนอิด / วาล์วไฟฟ้าวาล์วน้ํา/วาล์วปนูเมติก/กระปุกอากาศ/วัลล์ฟไฮดรอลิก / แอคคัมมิลาเตอร์ไฮดรอลิกผลิตภัณฑ์และอื่นๆ
Q: ผลิตภัณฑ์สามารถทํากับโลโก้และแบรนด์ของเราได้หรือไม่
ตอบ: ครับ แน่นอนเราสามารถผลิตได้ เราเป็นผู้จําหน่าย OEM มาหลายปี และเป็นมืออาชีพในการผลิต แต่คุณต้องให้อนุญาตกับเราถ้าเป็นไปได้
Q: คุณสามารถจัดส่งสินค้าแบรนด์เครื่องมือปนูเมติกและไฮดรอลิกชื่อดังเดิมได้หรือไม่?
ตอบ: ครับ เราสามารถจําหน่ายเช่น Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser เป็นต้น
Q: มีการรับประกันไหม
ตอบ: ครับ ปกติสินค้ามีประกันคุณภาพ 1 ปี
Q: เครื่องเชื่อมในระบบบริตติชหรือเมทริก? ความแตกต่างระหว่าง PT, NPT และ G threads คืออะไร?
A: สาย G เป็นทรงกระบอก และไม่ปิดตัวเอง ซึ่งต้องมีเครื่องประปาเพิ่มเติม เพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงโขนและเส้นใยภายในและภายนอกจะแน่นมากขึ้นและแน่นมากขึ้นเมื่อแน่นการปรับประทับได้โดยการปรับปรุงการปรับประทับของเส้นใย และสารปรับประทับหรือเทปมักจะใช้ร่วมกันเพื่อเสริมผลการปรับประทับ
ใย G เป็นท่อเรียบทรงกระบอกที่ใช้สําหรับการเชื่อมต่อที่ไม่ปิด; ใย PT เป็นท่อทรงโคลนที่พึ่งพาการปรับปรุงและปิดของใยเอง;NPT ยังเป็นท่อทรงโคลนที่มีมุมโปรไฟล์ฟันของ 60 องศา, ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีการแปลงหน่วยความดัน: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรมักเป็นสาเหตุของการเผาไหม้ของกลมซอลีนอยด์?
A: ความดันและ hz ไม่ถูกต้อง การเปลี่ยนบ่อย หัวเครื่องบินเข้าของเหลว ปัญหาแกนวาล์วและสปริงสภาพแวดล้อม ความร้อน,สั่นแรง เป็นต้น
Q: อะไรควรสังเกตสําหรับส่วนประกอบปนูเมติกในอุณหภูมิสูงหรือสภาพแวดล้อมที่หนาวมาก?
| จุดเน้น | มาตรการตอบสนองสภาพแวดล้อมอุณหภูมิสูง | มาตรการตอบสนองสภาพแวดล้อมที่หนาวมาก |
| ปราง | ยางฟลอเรอร์, PTFE | ไนทรีลอุณหภูมิต่ํา ยางซิลิโคน โพลีอุเรธาน |
| การหล่อลื่น | ไขมันสังเคราะห์อุณหภูมิสูง (ความลุกลุกต่ํา) | น้ํามันอุณหภูมิต่ํา (จุดไหลต่ํา, ความแน่นต่ํา) |
| การบํารุงรักษาอากาศ | เสริมการเย็น การกําจัดน้ําได้อย่างมีประสิทธิภาพ | การแห้งจุดฝนที่ต่ํามาก (แบบเย็น + การดึงดูด) การติดตามความร้อน |
| องค์ประกอบโลหะ | อนุญาตการขยายความจํากัด | เลือกวัสดุที่มีความแข็งแรงในอุณหภูมิต่ํา, ป้องกันการรั่วไหลเนื่องจากการหดหนาว |
| ส่วนประกอบการควบคุม | สายม้วนความทนความร้อนสูง, การระบายความร้อน, การบริโภคพลังงานที่ต่ํา | ติดตั้งกล่องกันหนาว, การทําความร้อนพื้นที่, ป้องกันความหนาว |
| การติดตั้ง | ระยะห่างจากแหล่งความร้อน, เพิ่มแผ่นกันความร้อน | หลีกเลี่ยงการเผชิญหน้ากับลมและหิมะ ใส่วัสดุกันความร้อน |
