รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าขาเข้า: | 220V-240V/380V-440V | อะแดปเตอร์ไฟฟ้า: | 0.75 กิโลวัตต์ - 160 เมกะวัตต์ |
|---|---|---|---|
| กระแสไฟออก: | 2.1A-304A | ช่วงความถี่: | 0 เฮิรตซ์ - 3000 เฮิรตซ์ |
| แรงดันขาออก: | 0-240V/0-440V | ปฏิบัติการเทมพี: | -20-+50องศาเซลเซียส |
| ระดับการป้องกัน: | IP54 | ||
| เน้น: | อินเวอร์เตอร์เวกเตอร์ประสิทธิภาพสูง,เครื่องปรับเปลี่ยนเวกเตอร์ชุด FL710 |
||
แรงดันไฟฟ้าขาเข้า AC220V 0.75KW-5.5KW
แรงดันไฟฟ้าขาเข้า AC380V 0.75KW-450KW

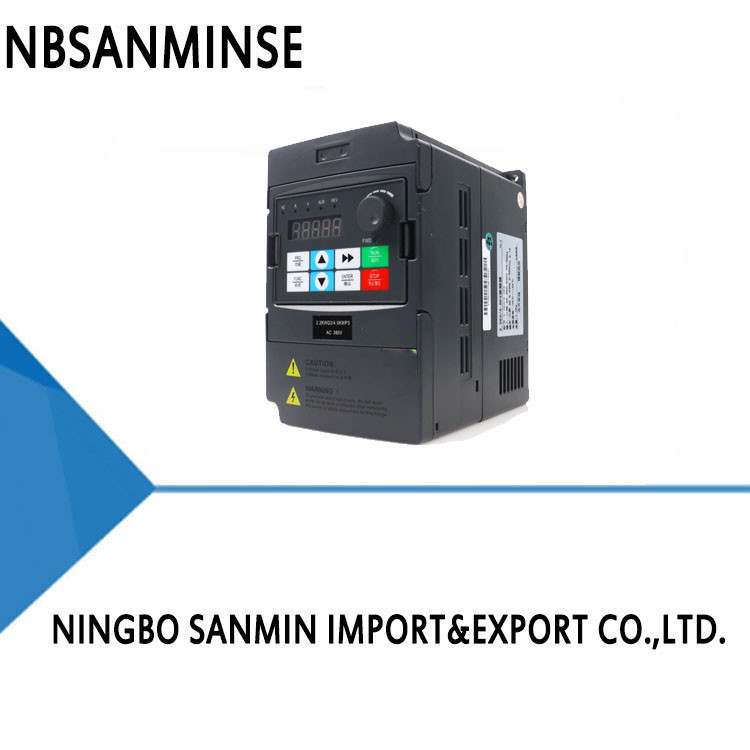

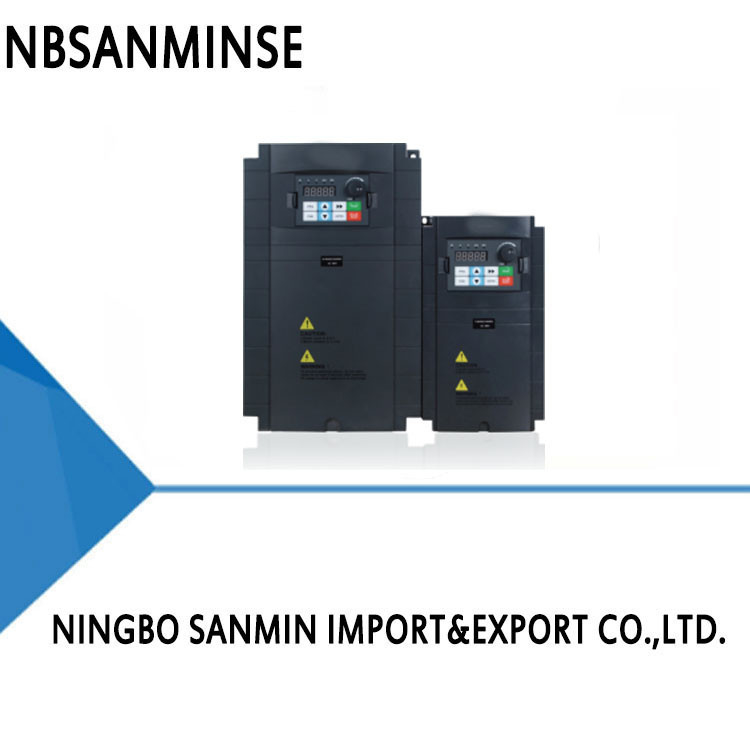

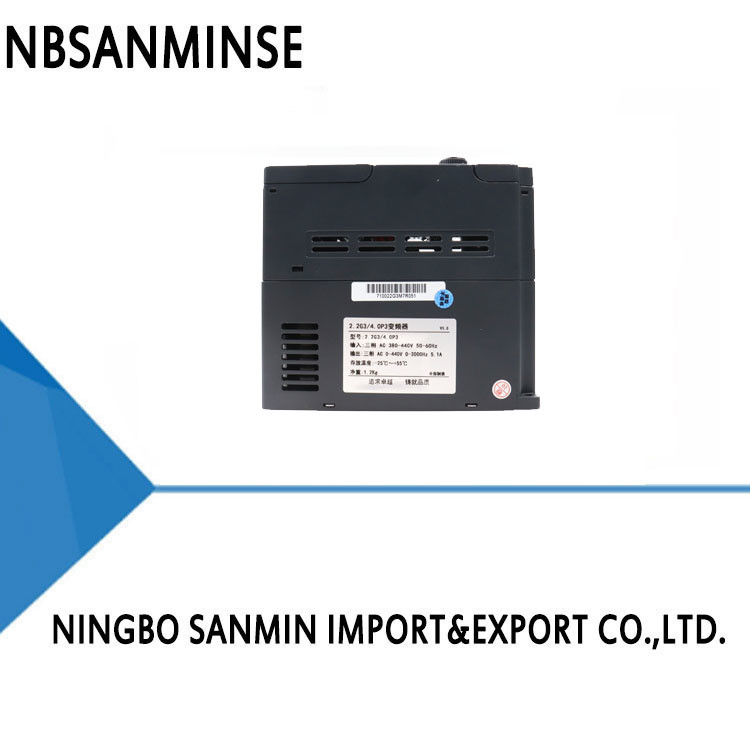

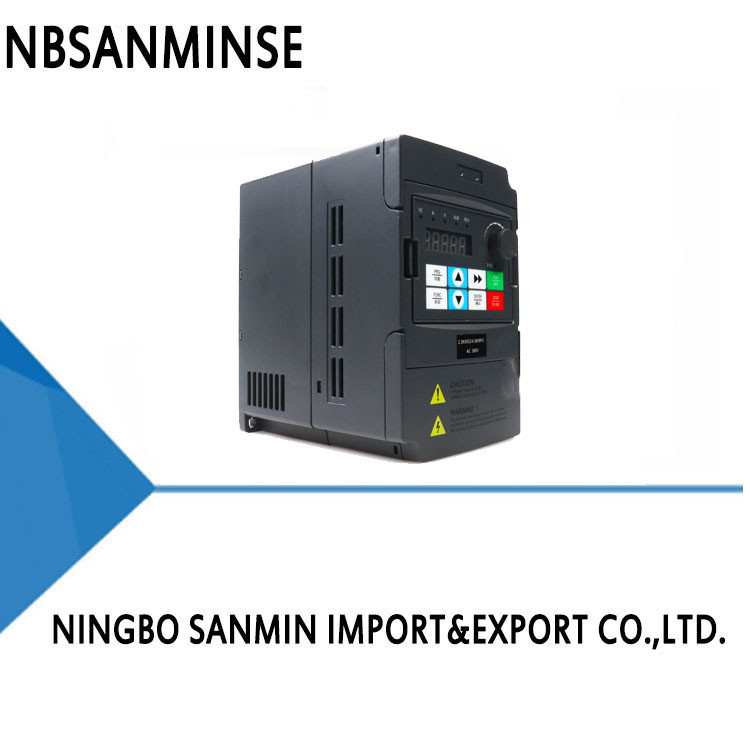

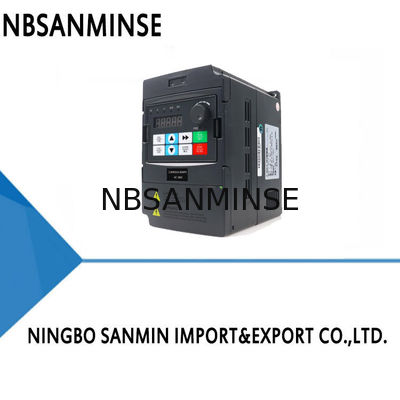

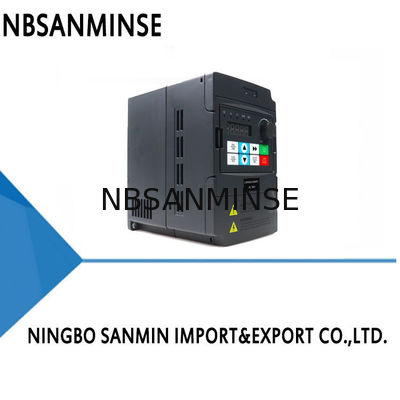

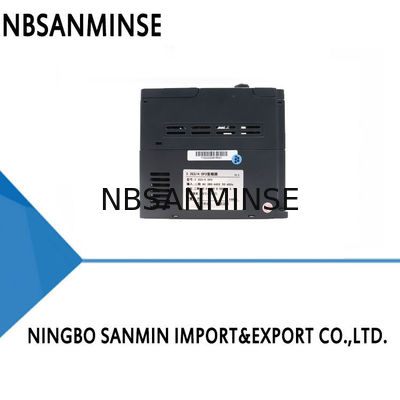

อินเวอร์เตอร์ซีรีส์ FL710 เป็นอินเวอร์เตอร์กระแสเวกเตอร์ประสิทธิภาพสูงอเนกประสงค์ ใช้สำหรับควบคุมและปรับความเร็วของมอเตอร์อะซิงโครนัส AC สามเฟสเป็นหลัก ซีรีส์นี้ใช้เทคโนโลยีการควบคุมเวกเตอร์ประสิทธิภาพสูง เอาต์พุตแรงบิดสูงที่ความเร็วต่ำ มีลักษณะไดนามิกที่ดี ความสามารถในการโอเวอร์โหลดที่ยอดเยี่ยม ฟังก์ชันการตั้งโปรแกรมของผู้ใช้ที่เพิ่มขึ้นและซอฟต์แวร์ตรวจสอบพื้นหลัง ฟังก์ชันบัสสื่อสาร รองรับการ์ด PG หลากหลาย การผสมผสานฟังก์ชันที่หลากหลายและทรงพลัง ประสิทธิภาพที่เสถียร
คุณสมบัติผลิตภัณฑ์
ประสิทธิภาพความถี่ต่ำที่เหนือกว่า
อัลกอริทึมการควบคุมกระแสเวกเตอร์ ทำให้เกิดแรงบิดเริ่มต้นสูงและเอาต์พุตแรงบิดที่ความเร็วต่ำที่เสถียร
อินพุตแรงดันไฟฟ้ากว้าง
อินพุตแรงดันไฟฟ้ากว้าง ตอบสนองได้ดีต่อความไม่เสถียรของแรงดันไฟฟ้า
การใช้งานที่หลากหลาย
รวมฟังก์ชันซอฟต์แวร์การใช้งานทางอุตสาหกรรมที่หลากหลาย เพื่ออำนวยความสะดวกในการตอบสนองความต้องการการควบคุมในสถานที่ต่างๆ
หน่วยเบรกในตัว
การออกแบบโครงสร้างกะทัดรัด หน่วยเบรกในตัว (การกำหนดค่ามาตรฐานต่ำกว่า 18.5 กิโลวัตต์)
การสื่อสาร RS485
ผลิตภัณฑ์ทั้งซีรีส์ได้รับการกำหนดค่าด้วยอินเทอร์เฟซการสื่อสารอนุกรม RS485 มาตรฐาน และใช้โปรโตคอลการสื่อสาร Modbus มาตรฐาน
การป้องกันเต็มรูปแบบ
ฟังก์ชันการป้องกันที่ครอบคลุม จัดการกับการเปลี่ยนแปลงโหลดทุกประเภทและสภาพแวดล้อมการใช้งานที่ผิดปกติได้อย่างง่ายดาย
ความปลอดภัยสูง
ผลิตภัณฑ์ทั้งซีรีส์ใช้วัสดุหน่วงไฟ JCame คุณภาพสูงและการเชื่อมต่อวงจรหลักที่เชื่อถือได้สูง เพื่อให้มั่นใจในความปลอดภัยในการใช้งานผลิตภัณฑ์
ข้อมูลผลิตภัณฑ์
|
ผลิตภัณฑ์ รุ่น |
กำลังไฟ อะแดปเตอร์ |
อินพุต แรงดันไฟฟ้า |
กระแสไฟขาออก |
หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน ระยะห่าง |
โดยรวม ขนาดบรรจุภัณฑ์ |
ขนาดบรรจุภัณฑ์ ขนาดบรรจุภัณฑ์ |
น้ำหนักสุทธิ |
น้ำหนักรวม |
| กว้าง*สูง | ยาว*กว้าง*หนา | ยาว*กว้าง*หนา | ||||||
| FL710 | 4KW |
220V-240V 50-60HZ เฟสเดียว 220V-240V 50HZ-60HZ 380V-440V 50-60HZ สามเฟส 380V-440V 50HZ-60HZ |
17A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.75KG | 3.2KG |
| FL710 | 5.5KW | 25A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 3.3KG | |
| FL710 | 0.75KW | 2.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.3KG | |
| FL710 | 1.5KW | 3.8A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.35KG | |
| FL710 | 2.2KW | 5.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.35KG | |
| FL710 | 4KW | 8.5A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.75KG | 3.15KG | |
| FL710 | 5.5KW | 13A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 3.25KG | |
| FL710 | 7.5KW | 16A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.9KG | 3.35KG | |
| FL710 | 11KW | 24A | 128*228MM | 240*140*180MM | 302*185*235MM | 3.3KG | 3.45KG | |
| FL710 | 15KW | 32A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.6KG | 6.5KG | |
| FL710 | 18.5KW | 36A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.75KG | 6.65KG | |
| FL710 | 22KW | 44A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.85KG | 6.75KG | |
| FL710 | 30KW | 58A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.1KG | 17.6KG | |
| FL710 | 37KW | 70A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.3KG | 17.8KG | |
| FL710 | 45KW | 90A | 235*482MM | 510*320*256MM | 605*425*355MM | 22.75KG | 24.6KG | |
| FL710 | 55KW | 110A | 235*482MM | 510*320*256MM | 605*425*355MM | 23.05KG | 24.9KG | |
| FL710 | 75KW | 152A | 240x626MM | 650*380*275MM | 765*480*321MM | 37KG | 40.1KG | |
| FL710 | 90KW | 172A | 240*626MM | 650*380*275MM | 765*480*321MM | 37.75KG | 41.5KG | |
| FL710 | 110KW | 205A | 240*626MM | 650*380*275MM | 765*480*321MM | 38.5KG | 42.25KG | |
| FL710 | 132KW | 253A | 320*730MM | 750*495*325MM | 850*595*395MM | 59.5KG | 69.5KG | |
| FL710 | 160KW | 304A | 320*730MM | 750*495*325MM | 850*595*395MM | 61.5KG | 71.3KG |
การเดินสายการติดตั้ง
คำอธิบายฟังก์ชันเทอร์มินัล
|
เทอร์มินัล ชื่อ |
เทอร์มินัล การใช้งาน |
การตั้งค่าและคำอธิบาย |
|
R |
แหล่งจ่ายไฟอินเวอร์เตอร์: รุ่น 380V เชื่อมต่อกับ R, S และ T; รุ่น 220V เชื่อมต่อกับ R, S หรือ R, T |
ควรใช้สวิตช์อากาศเป็นอุปกรณ์ป้องกันกระแสเกินที่ส่วนหน้าของแหล่งจ่ายไฟอินพุต หากมีการเพิ่มสวิตช์ป้องกันการรั่ว โปรดเลือกอุปกรณ์ที่มีความไวมากกว่า 200mA และเวลาทำงานมากกว่า 100 ms เพื่อป้องกันการทำงานผิดพลาดของสวิตช์ป้องกันการรั่ว |
|
S |
||
|
T |
||
|
U,V,W |
เอาต์พุตอินเวอร์เตอร์ เชื่อมต่อกับมอเตอร์ |
เพื่อลดกระแสไฟฟ้ารั่ว สายเชื่อมต่อมอเตอร์ไม่ควรเกิน 50 เมตร |
|
PE |
การต่อลงดิน |
อินเวอร์เตอร์ควรต่อลงดินอย่างดี |
|
X1 |
การเชื่อมต่อระหว่าง X1/X2/X3/X-4/X5/X6/X7 และ COM มีผล และฟังก์ชันอื่นๆ ถูกตั้งค่าโดยพารามิเตอร์ F4.00~F4.06 ตามลำดับ X7 สามารถใช้เป็นเทอร์มินัลอเนกประสงค์ทั่วไป และยังสามารถตั้งโปรแกรมเป็นพอร์ตอินพุตพัลส์ความเร็วสูงได้ ดังที่แสดงใน คำอธิบายฟังก์ชัน F4.06 |
อินพุต สัญญาณระดับ 0-24V มีผลระดับต่ำ 5mA |
|
X2 |
||
|
X3 |
||
|
X4 |
||
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
รับอินพุตแอนะล็อกกระแสหรือแรงดันไฟฟ้า |
ช่วงแรงดันไฟฟ้าอินพุต: 0-10V ช่วงกระแสอินพุต: 0-20mA |
|
AI2 |
รับเฉพาะอินพุตแอนะล็อกกระแส |
ช่วงแรงดันไฟฟ้าอินพุต: 0-10V |
|
AO1 |
สัญญาณเอาต์พุตแอนะล็อก 1 |
เอาต์พุต แรงดันไฟฟ้า DC 0-10V |
|
AO2 |
สัญญาณเอาต์พุตแอนะล็อก 2 |
เอาต์พุต แรงดันไฟฟ้า DC 0-10V |
|
24V |
24V เป็นแหล่งจ่ายไฟร่วมของเทอร์มินัลอินพุตดิจิทัล |
กระแสเอาต์พุตสูงสุด 200mA |
|
10V |
10V เป็นแหล่งจ่ายไฟร่วมสำหรับเทอร์มินัลอินพุตและเอาต์พุตแอนะล็อก |
กระแสเอาต์พุตสูงสุด 20mA |
|
COM |
เทอร์มินัลร่วมสัญญาณ |
แยกภายในกับ GND |
|
GND |
เทอร์มินัลร่วมสัญญาณ |
แยกภายในกับ COM |
|
AVI |
อินพุตสัญญาณ 0-10V |
อินพุตสัญญาณ 0-10V |
|
TA |
ตั้งโปรแกรมเป็นเทอร์มินัลเอาต์พุตรีเลย์อเนกประสงค์ได้สูงสุด 99 ชนิด ดูคำอธิบายฟังก์ชันเทอร์มินัล F5.02 |
TA-TB: ปกติปิด, TA-TC: ปกติเปิด ความจุหน้าสัมผัส: AC 250V/3A DC 24V/2A |
|
TB |
||
|
TC |
การใช้งานในอุตสาหกรรม
เครื่องจักรซีรีส์ FL710 ด้วยประสิทธิภาพที่ยอดเยี่ยมและฟังก์ชันที่ทรงพลัง ถูกนำไปใช้อย่างแพร่หลายในการออกแบบการควบคุมความเร็วอุปกรณ์และความต้องการระบบอัตโนมัติ เช่น สิ่งทอ กระดาษ การดึง เครื่องมือเครื่องจักร บรรจุภัณฑ์ อาหาร พัดลม ปั๊มน้ำ และอุตสาหกรรมอื่นๆ
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนระบบอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, การบำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมันข้อต่อ, เกจวัดแรงดัน, เป็นต้น
ถาม:ผลิตภัณฑ์ประเภทใดที่คุณสามารถผลิตได้?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า /วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆถาม: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
ถาม:
มีการรับประกันหรือไม่?
จุดสำคัญ ถาม: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่ว PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ ถาม: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง การสลับบ่อย หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯถาม: ควรสังเกตอะไรเกี่ยวกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัด?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมที่มีอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมที่เย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ยางไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การทำให้แห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วเนื่องจากการหดตัวจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
