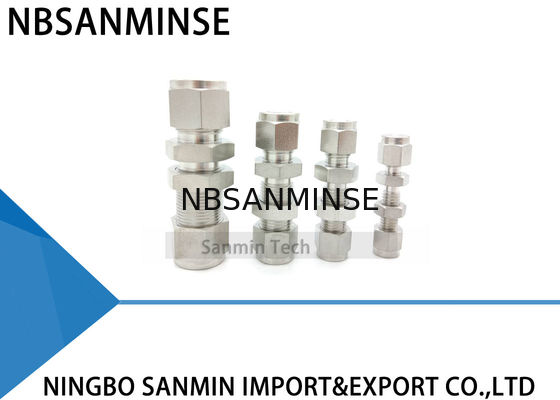

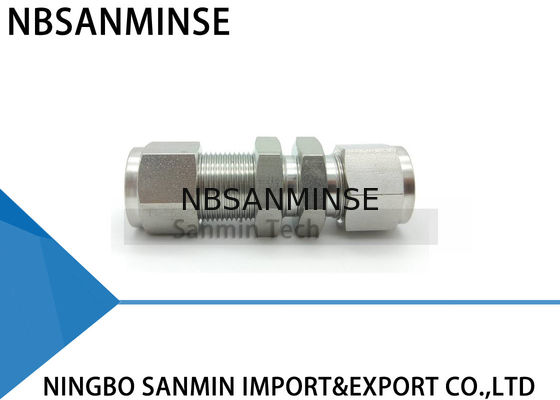

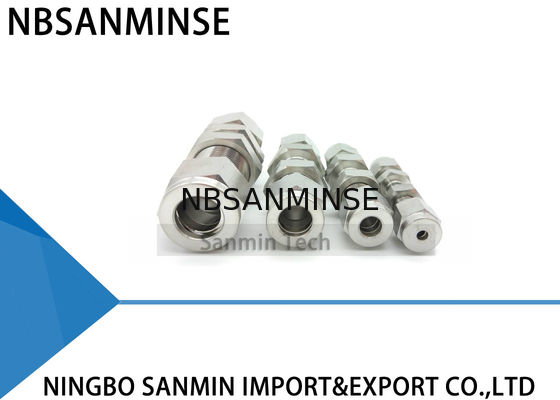

BU กั้นยูเนี่ยนสแตนเลส SS316L นิวเมติกฟิตติ้งท่อประปาที่มีคุณภาพสูง Sanmin
ข้อต่อท่อ
การต่อท่อเป็นกลไกที่ใช้ทั้งในการปิดผนึกและจับท่อ ข้อได้เปรียบเชิงกลและรูปทรงเรขาคณิตของการติดตั้งแบบนี้จะทำให้เกิดการประกอบที่แน่น
ในการประกอบเพียงแค่สอดท่อเข้าไปในชุดประกอบที่สมบูรณ์จนกระทั่งก้นของท่อออกไปทางไหล่ของร่างกายที่เหมาะสม ปลอกโลหะทั้งสองจะถูกขับเคลื่อนไปข้างหน้าระหว่างน็อตและตัวถังโดยใช้แรงเชิงกลที่สร้างขึ้นโดยหมุนน็อตตามเข็มนาฬิกา ปลอกโลหะด้านหลังถูกขับเคลื่อนไปทางด้านหลังเรียวของปลอกโลหะด้านหน้าถูกขับเคลื่อนโดยแรงเข้าไปในปากเรียวของร่างกาย
ปลอกโลหะด้านหลังจะถูกเหวี่ยงเข้าด้านในเรดิอเรดในขณะที่ยกปลอกด้านหน้าออกเพื่อสร้างซีลแบบเต็มหน้าบนพื้นผิวที่เรียวของร่างกาย
การหมุน 1-1 / 4 ของน็อตออกจากตำแหน่งที่แน่นด้วยมือจะช่วยให้มั่นใจไดรฟ์ที่สอดคล้องกันของสมาชิกซีล สิ่งนี้ทำให้มั่นใจได้ถึงการผนึกที่มีประสิทธิภาพต่อแรงดันสูงและสภาวะสุญญากาศสูงพิเศษ
คำแนะนำในการติดตั้ง
อุปกรณ์จะประกอบและนิ้วแน่น การถอดประกอบก่อนการใช้งานอาจทำให้เกิดสิ่งสกปรกหรืออนุภาคอื่น ๆ
1. ใส่ท่อเข้าไปในข้อต่อ
ตรวจสอบว่าท่ออยู่บนไหล่ที่กระชับและน็อตแน่นนิ้วในตอนนี้ขอแนะนำให้วาดเครื่องหมายนักเขียนลงบนฐานสิบหกของส่วนที่ยื่นออกไปบนตัวถัง เครื่องหมายนี้จะทำหน้าที่เป็นตัวบ่งชี้จุดเริ่มต้นและการดึงที่เหมาะสม
2 ขันน็อตให้แน่น
1-1 / 4 ต้องใช้น็อตสำหรับ 1/4” (6mm) และสูงกว่า (ดูรูปที่ A)
จำเป็นต้องหมุน 3/4 ของน็อตสำหรับ 3/16 "(4mm) และต่ำกว่า (ดูรูปที่ B)
คำสั่งประกอบใหม่
การเชื่อมต่ออาจถูกตัดการเชื่อมต่อและทำการเหล็กซ้ำโดยไม่ทำให้ซีลรั่วแน่น
1. ก่อนที่จะทำการตัดการเชื่อมต่อให้ทำเครื่องหมายตำแหน่งของความสัมพันธ์ของน็อตกับตัวยึด
2. ในการประกอบอีกครั้งให้ใช้ประแจเพื่อขันน็อตให้อยู่ในตำแหน่งเดิม
3. ขันประแจให้แน่นเล็กน้อยจนกว่าจะรู้สึกถึงแรงบิดเพิ่มขึ้นเล็กน้อย
เครื่องตัดท่อ
เพื่อให้ได้การเชื่อมต่อที่ไร้รอยต่อท่อจะต้องถูกตัดให้ตรง แนะนำให้ใช้คัตเตอร์คัตเตอร์คุณภาพดีพร้อมใบมีดที่เหมาะสมสำหรับวัสดุท่อ
อย่าพยายามลดเวลาในการตัดโดยการตัดลึก ๆ ในแต่ละรอบของใบมีด วิธีนี้จะทำให้หลอดแข็งตัว
ปลายท่อจะต้องถูกถกเถียงกันเพื่อหลีกเลี่ยงความเสียหายที่จะเกิดกับอุปกรณ์และเพื่อให้แน่ใจว่าบ้านนอกถึงด้านล่างของข้อต่อ
การเตือน
อย่าถือหลอดไว้ในที่ที่มันจะถูกแทรกเข้าไปในข้อต่อ (เครื่องหนีบจะทำเครื่องหมายไว้บนหลอดที่อาจทำให้เกิดการรั่วไหลและอาจทำให้เกิดการตกไข่)
การจัดการท่อ
รอยขีดข่วนบนท่ออาจทำให้เกิดการรั่วไหล ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องจัดการกับท่ออย่างระมัดระวังเพื่อลดความเสี่ยงของการรั่วไหล
ตรวจสอบท่อ
การใช้: นี่คือเกจ“ No-Go” และควรใช้ดังนี้:
ทำขึ้นให้เหมาะสมตามคำแนะนำต่อไปนี้: 1/4 นิ้ว (6mm), 3/8 นิ้ว, 1/2 นิ้ว (12mm) - ทำขึ้น 1-1 / 4 เปลี่ยนจากนิ้วแน่น ตรวจสอบช่องว่างระหว่างน็อตและร่างกายโดยใช้เกจวัดขนาดที่เหมาะสม ถ้าเกจเลื่อนเข้าไปในช่องว่างได้ง่ายให้ขันน็อตให้แน่นจนกว่าเกจจะไม่สามารถเข้าช่องว่างได้
ความปลอดภัยสูง
ในแอปพลิเคชันที่มีสภาวะรุนแรงและมีแรงดันสูงเราแนะนำขั้นตอนการติดตั้งต่อไปนี้:
1. ตรวจสอบว่าน็อตนิ้วแน่น
2. ใส่ท่อ (จนถึงไหล่)
3. หมุนน็อตด้วยประแจจนท่อหมุนไม่ได้อย่างอิสระ
4. ทำเครื่องหมายตำแหน่งของน็อต
5. หมุนน๊อต 1-1 / 4 รอบ
วิธีนี้ทำให้มั่นใจได้ว่าแม้ว่า OD ของหลอดจะอยู่ในระดับที่ยอมรับได้ต่ำสุด แต่ Ferrules จะสัมผัสกับหลอดสำหรับการหมุนเต็ม 1-1 / 4
เพื่อให้มั่นใจถึงความน่าเชื่อถือและประสิทธิภาพที่เหมาะสมที่สุดให้ใช้ความระมัดระวังอย่างยิ่งเมื่อเลือกท่อสำหรับแต่ละแอปพลิเคชัน
คำถามที่พบบ่อย
Q: วันที่ส่งมอบของคุณคืออะไร?
ตอบ: ขึ้นอยู่กับจำนวนคำสั่งซื้อ วันที่จัดส่งคือ 7 - 30 วันถ้าสั่งขนาดเล็กกรุณาซื้อจากร้าน aliexpress ของเราถ้าคุณต้องการผลิตภัณฑ์ฉุกเฉินเราสามารถเร่งการผลิตของการจัดเรียงแรก
ถาม: ผลิตภัณฑ์สามารถทำกับโลโก้และแบรนด์ของเราได้หรือไม่?
A: ใช่แน่นอนเราสามารถทำได้ เราเป็นผู้จัดจำหน่าย OEM สำหรับปีและเป็นมืออาชีพที่จะทำให้ แต่คุณต้องให้สิทธิ์เราในการทำงาน
ถามราคาของผลิตภัณฑ์คืออะไร
A: ราคาของเราจะขึ้นอยู่กับขนาดและประเภทของวัสดุถ้าคุณสามารถให้ฉันข้อมูล
จากนั้นเราสามารถให้ราคาโดยประมาณสำหรับการอ้างอิงเท่านั้น เราสามารถทำทุกขนาดและ desgin ใด ๆ
ถาม: คุณสามารถทำผลิตภัณฑ์ประเภทใด
เป็น: เราสามารถทำให้หลายชนิดของวัสดุสแตนเลสและทองเหลือง, อลูมิเนียมของ วาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / นิวเมติกวาล์วและถังอากาศและผลิตภัณฑ์
Q: ปริมาณการสั่งซื้อขั้นต่ำของเราเท่าไหร่?
A: ปริมาณขั้นต่ำของเราคือ 1 ชิ้น
ทำไมถึงเลือกพวกเรา
1: คุณภาพสูงด้วยราคาที่แข่งขัน
2: สั่งตัวอย่างและสั่งซื้อปริมาณขนาดเล็กเป็นที่ยอมรับ
3: ปรับแต่งตามคำขอพิเศษของคุณ
4: ให้ข้อมูลผลิตภัณฑ์ฟรี
5: คุณภาพที่เชื่อถือได้มั่นใจและใช้งานบริการหลังการขาย
