รายละเอียดสินค้า:
|
| แบบอย่าง: | SMC ประเภทที่คล้ายกัน | พิมพ์: | ประเภทมุมฉาก |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง: | G3 / 4 " , G1 " | กะบังลม: | ไดอะแฟรมคู่ |
| สื่อการทำงาน: | อากาศบริสุทธิ์ | ระดับการป้องกัน: | IP65 |
| เน้น: | electromagnetic pulse valve,pulse jet solenoid valve |
||

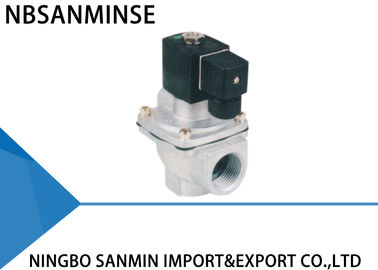

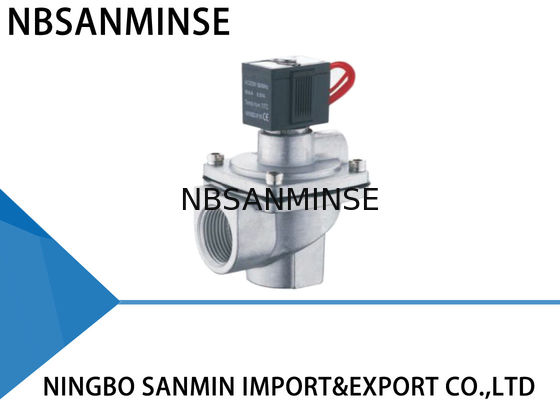

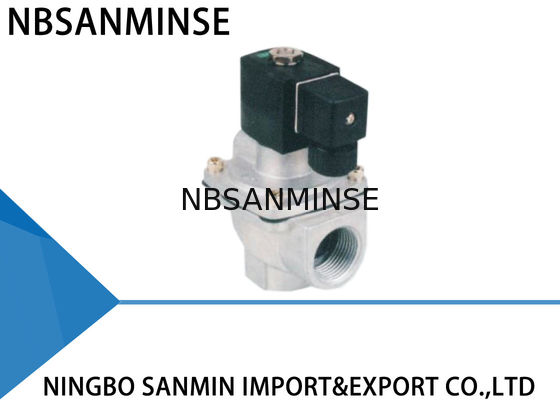

QS - Z- 20 / 25 ซีรีส์ SMC ประเภทเดียวกัน วาล์วแม่เหล็กไฟฟ้าแบบมุมฉาก G3 / 4 " , G1 "
พารามิเตอร์ทางเทคนิค
| มุมฉาก | ฝัง | อินไลน์ | ปลั๊ก | |
| แรงดันออกแบบ | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| แรงดันใช้งาน | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| อุณหภูมิแวดล้อม | -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| ตัวกลางทำงาน | อากาศสะอาด | |||
| แรงดันไฟฟ้า | AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | |||
| ระดับการป้องกัน | IP65 | |||
| อายุการใช้งานไดอะแฟรม | มากกว่าหนึ่งล้านรอบ | |||
| Cv/Kv | โทรหาเราเพื่อขอรายละเอียด | |||
โครงสร้างวัสดุ
ตัวถัง : ADC12 หล่อขึ้นรูป
แกนเหล็ก : สแตนเลส 430 FR
ไดอะแฟรม : ไนไตรล์ หรือ ไวตัน
สปริง : สแตนเลส 321
ตัวยึด : สแตนเลส 302
เมมเบรนคุณภาพดีจะถูกเลือกและใช้สำหรับวาล์วทั้งหมด โดยแต่ละส่วนจะถูกตรวจสอบในแต่ละขั้นตอนการผลิต และนำไปประกอบในสายการผลิตตามขั้นตอนทั้งหมด วาล์วที่เสร็จสมบูรณ์ทุกตัวจะได้รับการทดสอบการเป่าด้วยไฟฟ้า
การใช้งาน
วาล์วแม่เหล็กไฟฟ้า (หรือที่เรียกว่าวาล์วไดอะแฟรม) คือ "สวิตช์" สำหรับอากาศอัดในระบบเป่าฝุ่นของตัวกรองถุงแบบพัลส์ ควบคุมโดยสัญญาณเอาต์พุตของอุปกรณ์ควบคุมพัลส์เจ็ต ทำให้ฝุ่นถูกเป่าทำความสะอาดไปยังถุงกรองทีละเซลล์ เพื่อรักษาความต้านทานของโรงกรองให้อยู่ในช่วงที่กำหนด และรับประกันฟังก์ชันการประมวลผลและประสิทธิภาพการเก็บฝุ่นของโรงกรอง
วาล์วแม่เหล็กไฟฟ้าแบบ Z เป็นวาล์วแบบมุมฉาก โดยมีมุม 90 องศาระหว่างทางเข้าและทางออก ซึ่งเหมาะสำหรับการเชื่อมต่อการติดตั้งระหว่างโดมแก๊สและท่อเป่าของโรงกรอง ให้การไหลของอากาศที่ดีและพัลส์ทำความสะอาดฝุ่นที่ตรงตามข้อกำหนด
| ช่วงเวลาใช้งาน | ปรากฏการณ์ความล้มเหลว | สาเหตุที่เป็นไปได้ | การแก้ไขปัญหา |
| ระหว่างการติดตั้งและทดสอบการใช้งาน | วาล์วไม่สามารถเปิดได้ทั้งหมด แต่ส่วนนำทำงาน | ตรวจสอบแรงดันโดมแก๊สว่าต่ำเกินไปหรือไม่ | ตรวจสอบการรั่วไหล |
| วาล์วบางตัวไม่ทำงาน แต่ตัวอื่นทำงานปกติ | ตรวจสอบการเชื่อมต่อคอยล์วาล์วและคอยล์ | เปลี่ยนอุปกรณ์เสริม | |
| วาล์วไม่สามารถปิดได้ทั้งหมด มีการรั่วไหล ไม่สามารถสร้างโดมแก๊สได้ | วาล์ว Y วาล์วบางตัวสำหรับโดมแก๊สเดียวกันมีการรั่วไหล ทำให้เกิดการรั่วไหลสำหรับวาล์วทั้งหมด | ตรวจสอบการรั่วไหล | |
| วาล์ว Z ทางเข้าวาล์วและปากเป่าติดตั้งกลับด้าน | ติดตั้งใหม่ | ||
| วาล์วบางตัวปิดไม่ได้ มีการรั่วไหล | มีสิ่งสกปรกหรือเศษเล็กเศษน้อยบนเมมเบรน ทำให้แกนเหล็กเคลื่อนที่ติดขัด | ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ | |
| วาล์วปิดช้า | รูเมมเบรนอุดตัน | เปิดรูเมมเบรน | |
| ระหว่างช่วงเวลาใช้งาน |
วาล์วบางตัวรั่ว เมมเบรนปิดไม่สนิทและวาล์วเปิดอยู่เล็กน้อยเสมอ มีสิ่งสกปรกหรือเศษเล็กเศษน้อยบนเมมเบรน ส่วนนำเสียหาย แกนเหล็กเคลื่อนที่ติดขัด |
ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น | คอยล์ร้อนและไหม้ |
| เปิดนานเกินไป | ตรวจสอบสภาพการทำงานของระบบควบคุม | มีแรงดันไฟฟ้าแต่ไม่มีการทำงานของวาล์ว | |
| เมมเบรนเสียหายและรูอุดตัน | เปลี่ยนอุปกรณ์เสริมให้ทันเวลา | อุณหภูมิแวดล้อมต่ำกว่า -20°C วาล์วรั่วและเปิดไม่ได้ | |
| อุณหภูมิแวดล้อมต่ำเกินไปและมีน้ำแข็งในวาล์ว | ให้ความสนใจกับการเป็นฉนวนและการรักษาอุณหภูมิที่เหมาะสม | ทำไมต้องเลือกเรา |
1: รูปแบบหลากหลายสำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวแมติกส์แบบครบวงจร
2: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: คุณภาพสูงพร้อมราคาที่แข่งขันได้
4: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อปริมาณน้อย
5: ปรับแต่งตามคำขอพิเศษของคุณ
6: ให้ข้อมูลผลิตภัณฑ์ฟรี
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติแบบเต็มตู้คอนเทนเนอร์ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน ข้อต่อ, เกจวัดแรงดัน ฯลฯQ:
คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด,
ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุ เช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วนิวแมติก /กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง A:
เกลียว G เป็นเกลียวตรงทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์วาล์วโซลินอยด์ไหม้?
A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง การสลับบ่อย หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน การสั่นสะเทือนอย่างหนัก เป็นต้น
Q:ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร? จุดเน้น
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง มาตรการรับมือสภาพแวดล้อมเย็นจัด
| ซีล | ฟลูออโรรับเบอร์, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) |
| การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน |
| ส่วนประกอบโลหะ | สำรองระยะการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวเมื่อเย็น |
| ส่วนประกอบควบคุม | คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
