รายละเอียดสินค้า:
|
| รูปแบบบทบาท: | ออกฤทธิ์สองครั้งเดียว | สัญญาณอินพุต: | 4-20MADC |
|---|---|---|---|
| ความดัน: | 1.4-7kGF/CM2 (0.14-0.7MPA) | การเดินทาง: | 10-150มม. 0-60° 0-90° |
| อุณหภูมิการจัดเก็บ: | -40-80 ℃ | อุณหภูมิ: | -30-70 ℃ |
| วัสดุ: | อลูมิเนียมอัลลอยด์ | น้ำหนัก: | 1.5กก |
| เน้น: | เครื่องตั้งแหล่งวาล์วสแตนเลสอลูมิเนียมเบา,ซานมิน อินเทลเลนท์ อิเล็กทรริค วาล์วล็อกเกอร์,เครื่องตั้งตําแหน่งวาล์วไฟฟ้าเบา |
||

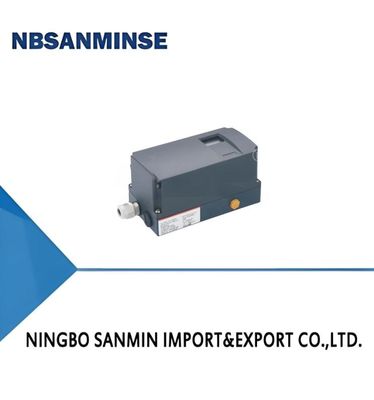

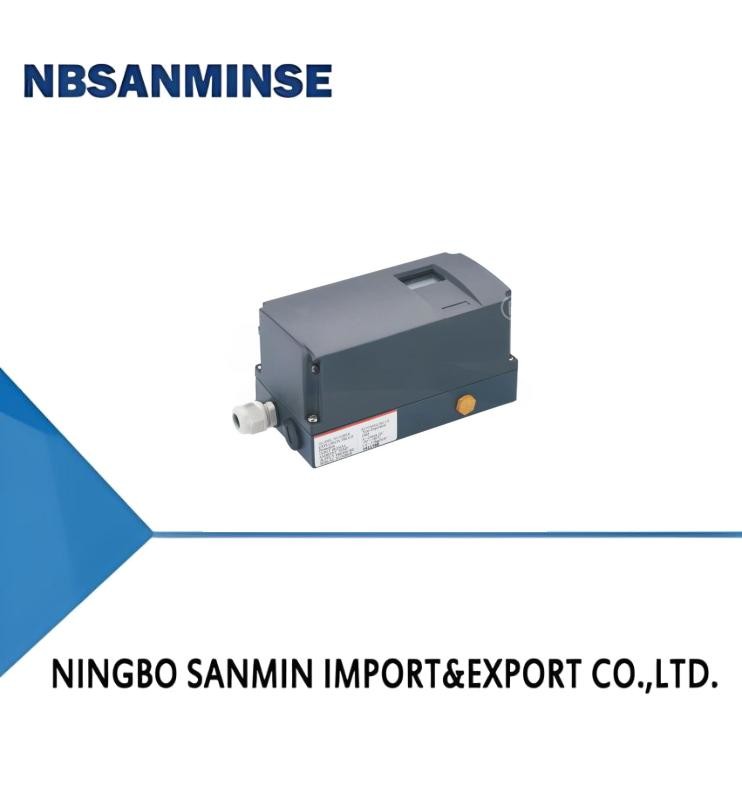

CN5000 อุปกรณ์กำหนดตำแหน่งวาล์วไฟฟ้าอัจฉริยะ |
|
|
|
1. อุปกรณ์กำหนดตำแหน่งนี้มีการควบคุมแบบดิจิทัลเต็มรูปแบบภายใน มีความน่าเชื่อถือสูง เสถียรภาพดี ขนาดเล็ก น้ำหนักเบา ฯลฯ 2. การดีบักที่สะดวก โดยไม่ต้องใช้เครื่องมือใดๆ เพียงกดปุ่มไม่กี่ปุ่มบนอินเทอร์เฟซของอุปกรณ์กำหนดตำแหน่ง ก็สามารถทำการดีบักให้เสร็จสิ้นได้ 3. ฟังก์ชันต่างๆ ตั้งค่าและปรับเปลี่ยนได้ง่าย เช่น วิธีการตอบสนองเมื่อ/ถ้า วาล์วเปิด/ปิด ลักษณะเอาต์พุต การเดินทางตรงหรือมุมของการเคลื่อนที่ รวมถึงการตั้งค่าโดยตรง |
|
ประการแรก ภาพรวมผลิตภัณฑ์ อุปกรณ์กำหนดตำแหน่งวาล์วไฟฟ้าอัจฉริยะ CN5000 ใช้การทำงานและการควบคุมแบบดิจิทัลเต็มรูปแบบ เหมาะสำหรับแอคทูเอเตอร์แบบลมสำหรับการเดินทางตรงหรือแบบมุม การทำงานแบบเดี่ยวและแบบคู่ สามารถใช้งานร่วมกันได้ อุปกรณ์กำหนดตำแหน่งเป็นเครื่องมือระบบสองสาย ให้ฟังก์ชันการควบคุม PID แต่เป็นอุปกรณ์ควบคุมอัจฉริยะระดับสูงสำหรับตัวควบคุมและอุปกรณ์กำหนดตำแหน่ง อุปกรณ์กำหนดตำแหน่งควบคุมด้วยสัญญาณอินพุต 4 ~ 20 mA การควบคุม PID ใช้แหล่งจ่ายไฟ + 24 VDC ในวงจรอนุกรมกับทรานสมิตเตอร์ ในขณะเดียวกัน จะแปลงสัญญาณเอาต์พุตกระแสของตัวควบคุมหลักให้เป็นฟังก์ชันหลักของตัวควบคุมขับเคลื่อน นอกเหนือจากการทำงานที่สมบูรณ์แล้ว ยังมีคุณสมบัติตรงตามแรงเสียดทานของก้านวาล์วขณะทำงาน การชดเชยจากการเปลี่ยนแปลงแรงดันปานกลางที่เกิดจากแรงที่ไม่สมดุล เพื่อให้การเปิดวาล์วสอดคล้องกับสัญญาณควบคุมเอาต์พุตของตัวควบคุมเพื่อให้ได้ตำแหน่งที่ถูกต้อง รองรับโปรโตคอลการสื่อสาร HART |
|
| Model | CN5000 | |
| รูปแบบการทำงาน | การทำงานเดี่ยว | การทำงานคู่ |
| สัญญาณอินพุต | 4-20mADC | |
| สัญญาณกระแสต่ำสุด | 3.0 mA (มาตรฐาน), 3.8 mA (HART) | |
| แรงดันลมเข้า | 1.4-7Kgf/cm2(0.14-0.7MPa) | |
| ระยะการเคลื่อนที่ | 10-150mm | 0-60° 0-90° |
| อินเทอร์เฟซแหล่งจ่ายไฟ | G1 / 2, NPT 1 / 2 (อุปกรณ์เสริม) | ข้อผิดพลาดฮิสเทรีซิส | ±0.5%F.S |
| อินเทอร์เฟซจ่ายลม | NPT 1 / 4 (อุปกรณ์เสริม) | ความแม่นยำในการทำซ้ำ | ±0.3%F.S |
| ระดับการป้องกัน | IP65 | Output characteristic | เชิงเส้น, เปอร์เซ็นต์เท่ากัน, เปิดเร็ว |
| ระดับป้องกันการระเบิด | Ex iaⅡCT6 Gb | ระดับทนแผ่นดินไหว | 6G |
| Storage temperature | -40-80℃ | การสื่อสาร (อุปกรณ์เสริม) | การสื่อสาร HART |
| ,orking temperature | -30-70℃ | การป้อนกลับ | 4-20mA(DC24V) |
| ความชื้นแวดล้อม | 5-95 RH (ที่ 40℃) | Material | อลูมิเนียมอัลลอยด์ |
| Linear | ±1%F.S | ,eight | 1.5Kg |
| อิมพีแดนซ์ | ปกติ 3250/20Madc, HART 340/20mADC | Paint | เคลือบผงอีพ็อกซี่โพลีเอสเตอร์ |
|
* พารามิเตอร์ข้างต้นวัดที่อุณหภูมิบรรยากาศ 20 'C ความดันสัมบูรณ์ 760mmHg ความชื้นสัมพัทธ์ 65% RH เป็นเกณฑ์มาตรฐาน ประการที่สาม คำแนะนำในการติดตั้ง 1. เพลาหลักเชื่อมต่อกับอุปกรณ์กำหนดตำแหน่งด้วยแอคทูเอเตอร์แบบลม ห้ามมีปรากฏการณ์การรั่วซึมที่ข้อต่อท่อส่งออก 2. กดปุ่ม "+" และ "_" ร่วมกันเพื่อขับวาล์วไปที่ตำแหน่งเปิดครึ่งหนึ่ง สังเกตค่าที่แสดงว่าอยู่ที่ 50% หรือไม่ หากไม่ ให้หมุนชุดเฟืองเพื่อให้ค่าอยู่ในช่วงนี้ กดปุ่ม "+" และ "_" ร่วมกัน ขับวาล์ว สังเกตค่าตำแหน่งวาล์วบนหน้าจอให้อยู่ในช่วงการเปลี่ยนแปลงดังต่อไปนี้ A. การเดินทางตรง (20%-80%) B. การเคลื่อนที่แบบมุม (5%-95%) 3. กดปุ่มฟังก์ชันและปุ่ม "+" ค้างไว้พร้อมกันนานกว่า 5 วินาที เพื่อเริ่มการเริ่มต้นระบบอัตโนมัติ 4. หลังจากการเริ่มต้นระบบสำเร็จ ให้กด FlNSH จากนั้นกดปุ่มโหมดฟังก์ชันนานกว่า 5 วินาทีเพื่อออก 5. กดปุ่มฟังก์ชันค้างไว้มากกว่า 5 วินาทีเพื่อเข้าสู่เมนู คลิกปุ่ม "+3" เพื่อเปลี่ยนค่า จากนั้นคลิกปุ่ม "-" เพื่อกู้คืนค่า กดปุ่มโหมดนานกว่า 5 วินาทีเพื่อบันทึกและออก |
|||
| Model | รูปแบบการทำงาน | ตารางเอาต์พุต | โหมดการทำงานประเภทการป้องกัน | อินเทอร์เฟซไฟฟ้า | อินเทอร์เฟซแก๊ส | ประเภทการติดตั้งCN5000 | 0มาตรฐาน |
| ฟังก์ชัน |
การเดินทางตรง S การทำงานเดี่ยว |
N ประเภทปกติ | 1G1/2 (อุปกรณ์เสริม) |
1Rc1/4 (อุปกรณ์เสริม) |
0อุปกรณ์ติดตั้งมาตรฐาน (เดินทางตรง) | 1ฟังก์ชันป้อนกลับตำแหน่งวาล์ว | R การเดินทางแบบมุม |
| D การทำงานคู่ | A ประเภทความปลอดภัยจากอันตรายโดยเนื้อแท้ | 2NPT1/2 (อุปกรณ์เสริม) | 2NPT 1 / 4 (อุปกรณ์เสริม) | 0อุปกรณ์ติดตั้ง (รูปร่างตามภาพ) | 2HART | _____ | |
| _____ | A: ใช่ | A: ใช่ | _____ | A: ใช่ | A: ใช่ |
3ฟังก์ชันป้อนกลับตำแหน่งวาล์ว +HART _____ |
|
| _____ | A: ใช่ | A: ใช่ | A: ใช่ | A: ใช่ | A: ใช่ | A: ใช่ |
แต่ขึ้นอยู่กับผลิตภัณฑ์
กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร? A: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขาย
กระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วไฟฟ้า, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯQ:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?
A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด,ทองเหลือง, อลูมิเนียม
การแปรรูปวัสดุเช่น แรงดันสูง วาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/วาล์วลม/ กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิก ผลิตภัณฑ์และอื่น ๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
Q: ข้อต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
มาตรการรับมือสภาพแวดล้อมที่เย็นจัด เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง การสลับบ่อยครั้ง หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:
ควรให้ความสนใจกับส่วนประกอบนิวแมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?จุดสำคัญ มาตรการรับมือสภาพแวดล้อมที่มีอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมที่เย็นจัด ซีล
| ฟลูออโรอีลาสโตเมอร์, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น |
| จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายลม |
| เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การทำให้แห้งที่จุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ |
| สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม |
| ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นเมื่อเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | |
