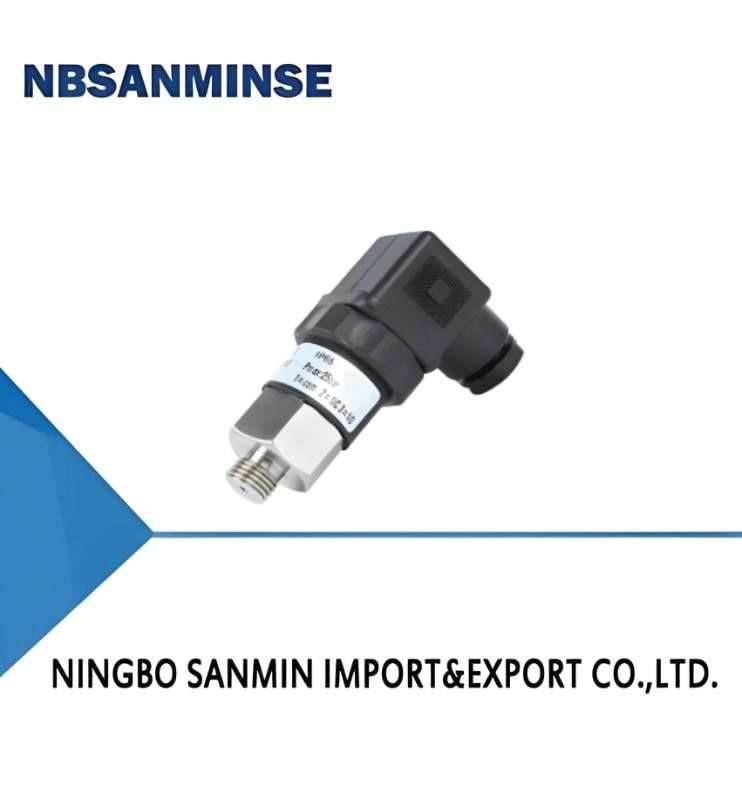

TL5228 เครื่องควบคุมความดันสวิทช์ความดันทะเล
ชื่อผู้ติดต่อ : Ina Chen
หมายเลขโทรศัพท์ : 0086-15168536055
WhatsApp : +8615168536055
| สถานที่กำเนิด: | จีน | ชื่อแบรนด์: | NBSANMINSE |
|---|---|---|---|
| ได้รับการรับรอง: | CE | หมายเลขรุ่น: | MS-T50 |
|
ข้อมูลรายละเอียด |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
รายละเอียดสินค้า
1หลักการและโครงสร้าง
เครื่องปรับความดัน MS-T50 (อร่อย) มีพิสตองที่ติดต่อกับสปริง เมื่อความดันเปลี่ยนแปลงปริมาณการขยายและการหดตัวของสปริงจะเปลี่ยนแปลงตามมาเมื่อความดันถึงค่าที่ตั้ง, มันจะกระตุ้นโครงสร้างกลที่กําหนดล่วงหน้าและส่งสัญญาณสวิตช์
2คุณลักษณะ
เครื่องปรับความดัน MS-T50 (อลังการ) มีโครงสร้างที่คอมแพคต์ ใช้สปั๊ก DN มาตรฐาน ใช้สายไฟง่าย และมีช่วงการวัดที่กว้างสายสัมพันธ์เฉพาะที่เปิดปกติหรือปิดปกติสามารถใช้ในการวัดความดันน้ําและน้ํามัน
3, ปริมาตรเทคนิค
| ระยะการวัด | กรุณาดูตารางด้านล่างเพื่อรายละเอียด |
|---|---|
| การล่าช้า | 10-20% ของค่าตั้ง (25% -35%, 1% -5% เป็นตัวเลือก) |
| ความผิดพลาด | 3% ค่าตั้ง |
| ผลิต | การเคลือบทองคําบนสายสัมผัสที่เปิดปกติและปิดปกติ ≤DC 42V,1A ≤ DC 115V0.15A ≤ AC 42V,3A ≤ AC 125V,3A ≤ AC 250V0.5A |
| อุณหภูมิกลาง | -20-85 °C |
| การคุ้มครองและการคุ้มครอง | IP65 |
| การเชื่อมต่อ | สายไฟปลายทาง |
| วัสดุ | กล่อง: NBR พิสตอง: พิสตองเหล็ก พร้อมปุ่ม NBR การเชื่อมโยงกระบวนการ: เหล็กเหล็กกระจก/เหล็กไร้ขัด กล่อง: พลาสติกวิศวกรรม |
4, ตารางการเลือก
| วัสดุอินเตอร์เฟส | รุ่น | **ความดันที่อนุญาต (บาร์) | ระยะการตั้งค่า (บาร์) | ความผิดพลาด | ไฮสเตเรซิสคง | น้ําหนัก (kg) |
|---|---|---|---|---|---|---|
| ฟิล์ม | MS-T50-025 | 25 | 0.2...2.5 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| ฟิล์ม | MS-T50-005 | 25 | 0.8...5 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| ฟิล์ม | MS-T50-012 | 25 | 1...12 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| ฟิล์ม | MS-T50-050 | 200 | 5...50 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| พิสตัน | MS-T50-100 | 200 | 10...100 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| พิสตัน | MS-T50-200 | 300 | 20...200 | 3% | 10% . 20% ค่าตั้ง 25% . 35% ค่าตั้ง (ไม่จําเป็น) 1% . 5% ค่าตั้ง (ไม่จําเป็น) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | อธิบาย |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | ทองแดง | |||||
| L | เหล็ก | |||||
| X | สแตนเลส 304L | |||||
| G12 | สายผ่าตัด G1/2 | |||||
| G14 | สายผูก G1/4 | |||||
| N14 | สายผ่าตัด NPT1/4 | |||||
| M14 | สายผนวก M14 * 1.5 | |||||
| M20 | ผ่าตัดเส้น M20 * 1.5 | |||||
| H | สายผนวก สายนอก | |||||
| R | การออกแบบเปิดปกติ + ปิดปกติ |
5, แผนการเชื่อมต่อ
6, การวาดขนาด
7สถานที่ติดตั้ง
8สื่อที่ใช้ได้
9, วิธีการปรับ
** ขั้นตอน: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
ขั้นตอนที่ 2: ปรับขนาดของจุดเปลี่ยนความดันด้วยเครื่องสกรูไพรเวอร์ตามที่แสดงในแผนภูมิ โดยเพิ่มมันในทิศทางนาฬิกาและลดมันในทิศทางตรงข้ามนาฬิกา
