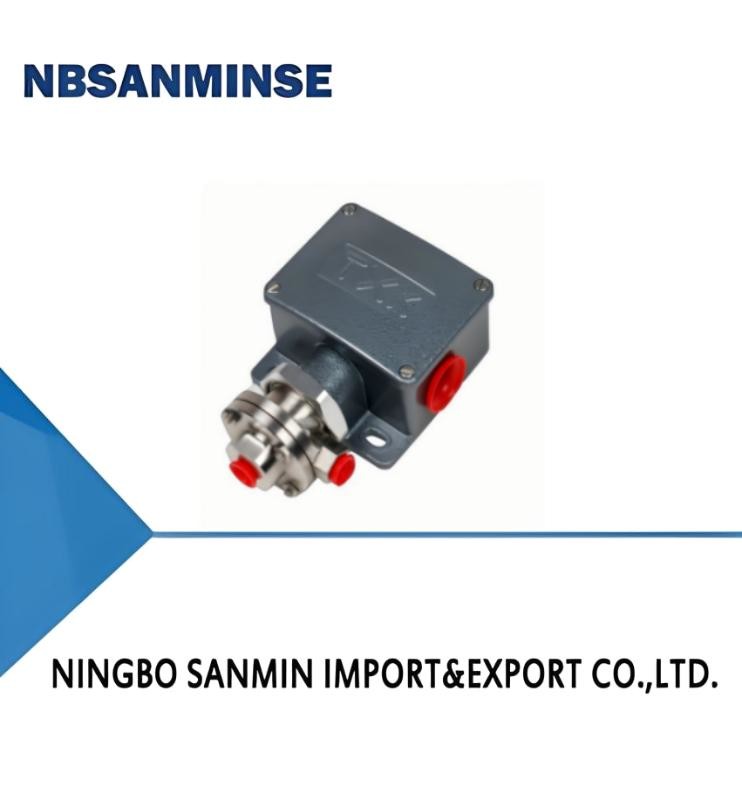

ตัวควบคุมแรงดันดิฟเฟอเรนเชียล TXK

สถานที่กำเนิด:	จีน	ชื่อแบรนด์:	NBSANMINSE
ได้รับการรับรอง:	CE	หมายเลขรุ่น:	TXK

ข้อมูลรายละเอียด
ธาตุเปลี่ยน:	ไมโครสวิตช์	อุณหภูมิแวดล้อม:	0 ℃ -60 ℃
อุณหภูมิปานกลาง:	0 ℃-80 ℃	ข้อผิดพลาดในการทำซ้ำ:	≤1%

รายละเอียดสินค้า

1ภาพรวม
เครื่องปรับความดันความแตกต่าง TXK ใช้การนําเข้าพิสตันผสมแผ่นฉากความดันแรงกระแทกหรืออัตราระยะในการใช้งานในภาวะไดนามิกของของเหลวหรือการใช้งานในกระบวนการ. สามารถใช้ได้สําหรับอากาศ ก๊าซ น้ํามัน น้ํา และสื่อที่ไม่เกรี้ยว
2, ผลงานทางเทคนิค

ความแน่นในการทํางาน	1x10-3m²/s
ธาตุเปลี่ยน	มิกรอสวิตช์
หน่วยการควบคุม	IP66
อุณหภูมิบริเวณ	0 °C-60 °C
อุณหภูมิกลาง	0 °C - 80 °C
ผลงานต่อต้านการสั่น	สูงสุด 40m/s²
ความผิดพลาดในการซ้ํา	≤1%
ความสามารถในการติดต่อ	ขนาดสูงสุด 220V AC ≤5A

3รายละเอียด

ระยะการปรับค่าการตั้งค่าความดัน	ความแตกต่างในการเปลี่ยนไม่เกิน	**ความดันที่อนุญาต (Mpa)	ขนาดภายนอก	อัตราการสลับ/นาที	วัสดุผนัง	สายใยภายในของอินเตอร์เฟซ
060KPa	3KPa	3.4	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
20~200KPa	10KPa	3.4	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
50 500KPa	20KPa	3.4	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
20?? 200KPa(RN)	30KPa	3.4	02	30	สแตนเลสหรือพอลิไมด์	NPT1/4

4, ตารางการเลือก

TXK -□ □-□-□-□ 1 2 3 4 5
1รูปแบบสินค้า
01	การประชุม	02	สัมผัสสองครั้ง	03	EEx d
04	ความดันความแตกต่างต่ํา	05	ความดันความแตกต่างด้านบนและด้านล่าง	06	ความดันไฮโดรสแตติกสูง
07	โฟน
2. เปลือก
NN	สไตล์ปกติ	RN	รูปแบบการติดต่อสองแบบ	LC	รุ่นกันระเบิดทั่วไป
B	รูปแบบกันระเบิดที่มีหน้าต่างการชมขนาดเล็ก	AL	กล่องเตา
3ประเภทของกระโปรง
01	โพลี	02	สแตนเลส	03	ยาง
4. สายเชื่อม (สามารถปรับเปลี่ยนตามความต้องการ)
01	NPT1/4 ใน
5ระยะทาง			ดูตารางการเลือกช่วงรายละเอียด
ตัวอย่างการเลือก: TXK-04NN-02-01-009 เครื่องควบคุมความดันความแตกต่างด้านล่าง TXK รูปแบบของสินค้า: ความดันความแตกต่างด้านล่าง บ้าน: ประเภทธรรมดา รูปแบบของแผ่นกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจก

ตารางเปรียบเทียบช่วง

รหัส	ระยะทาง	หมายเหตุ	รหัส	ระยะทาง	หมายเหตุ
001	3.5-27.5MPa	ความดันปกติ	002	1.2-12MPa	ความดันปกติ
003	0.7-7MPa	ความดันปกติ	004	0.37-3.7MPa	ความดันปกติ
005	0.25-2.5MPa	ความดันปกติ	006	0.15-1.2MPa	ความดันปกติ
007	20-700KPa	ความดันปกติ	008	10-350KPa	ความดันปกติ
009	5-210KPa	ความดันปกติ	010	5-170KPa	ความดันปกติ
011	0-100KPa	ความดันปกติ	012	- ไม่เป็นไร100-0KPa	ความดันปกติ
013	- ไม่เป็นไร100-100KPa	ความดันปกติ	014	25KPa	ความดันไฮโดรสแตติกสูง
015	0-60KPa	ความดันความแตกต่างต่ํา	016	20-200KPa	ความดันความแตกต่างต่ํา
017	50-500KPa	ความดันความแตกต่างต่ํา	018	- ไม่เป็นไร0.5-0.5KPa	ความดันต่างของเตาอบ
019	- ไม่เป็นไร3-3KPa	ความดันต่างของเตาอบ	020	- ไม่เป็นไร6-6KPa	ความดันต่างของเตาอบ
021	- ไม่เป็นไร12-12KPa	ความดันต่างของเตาอบ

5, วิธีแก้ไขปัญหา และแผนภูมิการเชื่อมต่อสายสวิทช์
กลับลูกหมึกการปรับสู่สภาพของความอ่อนแอพื้นฐาน เชื่อมสาย C, NO, NC ของสวิทช์กับไฟสัญญาณติดต่อไฟสัญญาณกับไฟสีเขียว (C คือปลายส่วนกลาง), และเมื่อ C เชื่อมต่อกับ NC ที่โรงงาน, แสงสีเขียวจะส่องขึ้น) และปรับลูกหมึกปรับขึ้นและลงตามตัวชี้วัดจุดตั้งค่าเพื่อตั้งมันให้อยู่ที่จุดตั้งค่าที่ต้องการ(แรงกดลงเพิ่มขึ้น, ความดันขึ้นลดลง)

ตัวควบคุมแรงดันดิฟเฟอเรนเชียล TXK 0

6, ลักษณะและขนาดการติดตั้ง

ตัวควบคุมแรงดันดิฟเฟอเรนเชียล TXK 1

ตัวควบคุมแรงดันดิฟเฟอเรนเชียล TXK 2
