ตัวควบคุมแรงดัน TXK

สถานที่กำเนิด:	จีน	ชื่อแบรนด์:	NBSANMINSE
ได้รับการรับรอง:	CE	หมายเลขรุ่น:	TXK

ข้อมูลรายละเอียด
ธาตุเปลี่ยน:	ไมโครสวิตช์	อุณหภูมิแวดล้อม:	-20 ℃ -60 ℃
อุณหภูมิปานกลาง:	0 ℃-80 ℃	ข้อผิดพลาดในการทำซ้ำ:	1%OR0.5%

รายละเอียดสินค้า

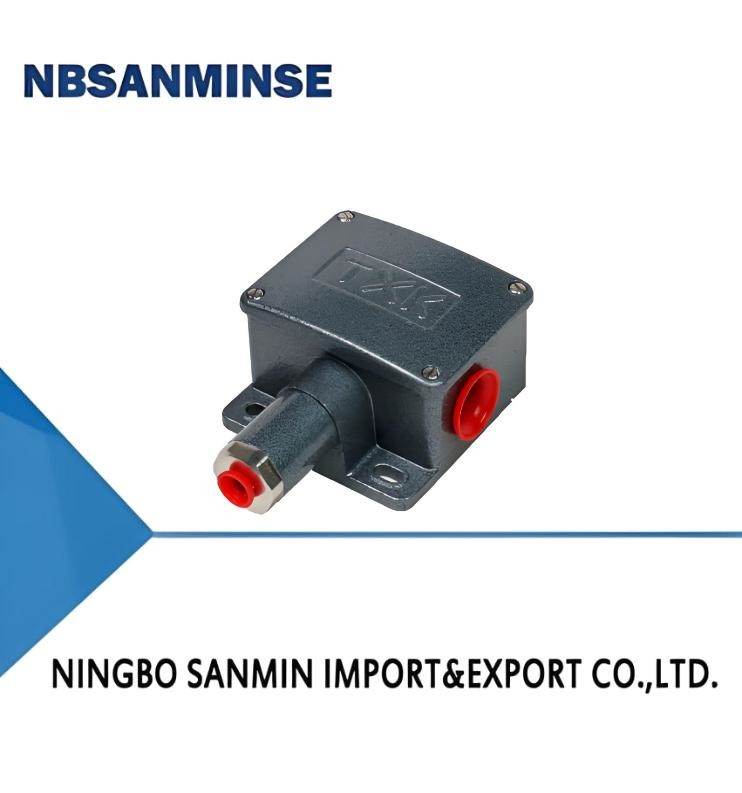

ตัวควบคุมแรงดัน TXK 0

1ภาพรวม
เครื่องสลับความดัน TXK เป็นเครื่องมือการติดตั้งที่น่าเชื่อถือในสถานที่ โครงสร้างผสมผสานแผ่นกระบอกพิมพ์พิสตันสปริงมีรัง O-ringมีความทนทานต่อแผ่นดินไหวและแรงดันเกินที่ดีใช้ในอุตสาหกรรม เช่น น้ํามัน, เคมี, พลังงานความร้อน, ไฟไฟฟ้า, โลหะ, ยา, เป็นต้นระยะการครอบคลุมของมันคือ -0.1MPa ~ 27.5MPa
2, ผลงานทางเทคนิค

ความแน่นในการทํางาน	1x10-3m²/s
ธาตุเปลี่ยน	มิกรอสวิตช์
หน่วยการควบคุม	IP65
อุณหภูมิบริเวณ	-20°C-60°C
อุณหภูมิกลาง	0 °C - 80 °C
ผลงานต่อต้านการสั่น	40m/s²
ความผิดพลาดในการซ้ํา	1% หรือ00.5%
ความสามารถในการติดต่อ	ขนาดสูงสุด 220V AC ≤5A

3รายละเอียด

ระยะการปรับค่าการตั้งค่าความดัน	ความแตกต่างในการเปลี่ยนไม่เกิน	**ความดันที่อนุญาต (Mpa)	ขนาดภายนอก	อัตราการสลับ/นาที	วัสดุผนัง	สายใยภายในของอินเตอร์เฟซ
-100 ~ 0KPa	3KPa	1.3	03	30	สแตนเลสหรือพอลิไมด์	NPT1/4
-100 ~ 100KPa	3KPa	1.3	02	30	สแตนเลสหรือพอลิไมด์	NPT1/4
0 ~ 100KPa	3KPa	1.3	03	30	สแตนเลสหรือพอลิไมด์	NPT1/4
5 ~ 170KPa	2KPa	1.3	02	30	สแตนเลสหรือพอลิไมด์	NPT1/4
5 ~ 210KPa	5KPa	1.3	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
10 ~ 350KPa	4KPa	1.3	02	30	สแตนเลสหรือพอลิไมด์	NPT1/4
20 ~ 700KPa	15KPa	1.5	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
0.15 ~ 1.2MPa	0.02MPa	3	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
0.25 ~ 2.5MPa	0.04MPa	5	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
0.37 ~ 3.7MPa	0.08MPa	6	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
0.7 ~ 7MPa	0.12MPa	10	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
1.2 ~ 12MPa	0.15MPa	17.5	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	สแตนเลสหรือพอลิไมด์	NPT1/4

4, ตารางการเลือก

TXK -□ □-□-□-□ 1 2 3 4 5
1รูปแบบสินค้า
01	การประชุม	02	สัมผัสสองครั้ง	03	EEx d
04	ความดันความแตกต่างต่ํา	05	ความดันความแตกต่างด้านบนและด้านล่าง	06	ความดันไฮโดรสแตติกสูง
07	โฟน
2. เปลือก
NN	สไตล์ปกติ	RN	รูปแบบการติดต่อสองแบบ	LC	รุ่นกันระเบิดทั่วไป
B	รูปแบบกันระเบิดที่มีหน้าต่างการชมขนาดเล็ก	AL	กล่องเตา
3ประเภทของกระโปรง
01	โพลี	02	สแตนเลส	03	ยาง
4. สายเชื่อม (สามารถปรับเปลี่ยนตามความต้องการ)
01	NPT1/4 ใน
5ระยะทาง			ดูตารางเปรียบเทียบช่วง
ตัวอย่างการเลือก: TXK-01NN-02-01-001 เครื่องควบคุมความดัน TXK รูปแบบของสินค้า: แบบปกติ, เปลือก: แบบปกติ, รูปแบบของแหลม: สแตนเลส, สายเชื่อม: NPT1/4 ภายใน, ระยะ: 3.5-27.5MPa

ตารางเปรียบเทียบช่วง

รหัส	ระยะทาง	หมายเหตุ	รหัส	ระยะทาง	หมายเหตุ
001	3.5-27.5MPa	ความดันปกติ	002	1.2-12MPa	ความดันปกติ
003	0.7-7MPa	ความดันปกติ	004	0.37-3.7MPa	ความดันปกติ
005	0.25-2.5MPa	ความดันปกติ	006	0.15-1.2MPa	ความดันปกติ
007	20-700KPa	ความดันปกติ	008	10-350KPa	ความดันปกติ
009	5-210KPa	ความดันปกติ	010	5-170KPa	ความดันปกติ
011	0-100KPa	ความดันปกติ	012	-100-0KPa	ความดันปกติ
013	-100-100KPa	ความดันปกติ	014	25KPa	ความดันไฮโดรสแตติกสูง
015	0-60KPa	ความดันความแตกต่างต่ํา	016	20-200KPa	ความดันความแตกต่างต่ํา
017	50-500KPa	ความดันความแตกต่างต่ํา	018	-0.5-0.5KPa	ความดันต่างของเตาอบ
019	-3-3KPa	ความดันต่างของเตาอบ	020	-6-6KPa	ความดันต่างของเตาอบ
021	-12-12KPa	ความดันต่างของเตาอบ

5, วิธีแก้ไขปัญหา และแผนภูมิการเชื่อมต่อสายสวิทช์
กลับลูกหมึกการปรับสู่สภาพความอ่อนแอพื้นฐาน เชื่อมสาย C, NO, NC ของสวิทช์กับไฟสัญญาณติดต่อไฟสัญญาณกับไฟสีเขียว (C คือปลายส่วนกลาง), และเมื่อ C เชื่อมต่อกับ NC ที่โรงงาน, แสงสีเขียวจะส่องขึ้น) และปรับลูกหมึกปรับขึ้นและลงตามตัวชี้วัดจุดตั้งค่าเพื่อตั้งมันให้อยู่ที่จุดตั้งค่าที่ต้องการ(แรงกดลงเพิ่มขึ้นและแรงกดขึ้นลดลง).

ตัวควบคุมแรงดัน TXK 1

6, ลักษณะและขนาดการติดตั้ง

ตัวควบคุมแรงดัน TXK 2

ตัวควบคุมแรงดัน TXK 3

ตัวควบคุมแรงดัน TXK 4
