รายละเอียดสินค้า:
|
| ความดันเล็กน้อย: | 1.0 (MPA) | พิมพ์: | วาล์วทางเข้า/วาล์วสมดุล |
|---|---|---|---|
| อุณหภูมิ: | ≤200℃ | กดทดสอบสูงสุด: | 1.5 (MPA) |
| ดีเอ็น: | 40 , 50, 65 , 80 ，100，120，150，175，200，225 , 250 , 300 | ตัววาล์ว: | เหล็กหล่อ |
| เน้น: | electromagnetic pulse valve,pulse air valve |
||

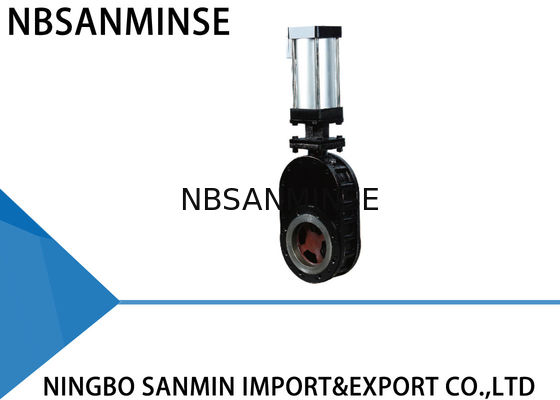

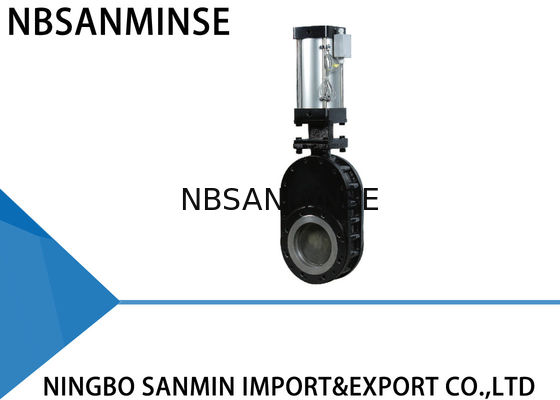

วาล์วกันกลับแบบจานอากาศแบบกำหนดเองสำหรับอุตสาหกรรมยา / เคมี
ประสิทธิภาพหลัก
วาล์วแบบสองจานรุ่น WZ644-10Q ใช้การปิดผนึกแบบสองจานและพื้นผิวปิดผนึกทำจากโลหะผสมทนการสึกหรอหรือเซรามิก การปิดผนึกแน่นสนิท 100% และวาล์วมีอายุการใช้งานยาวนาน โดยเฉพาะอย่างยิ่งในการใช้งาน ดังนั้น ความน่าเชื่อถือของระบบโดยรวมจึงเพิ่มขึ้นอย่างมาก
ประสิทธิภาพการทำงาน
เมื่ออากาศถูกป้อนเข้าสู่พอร์ตกระบอกสูบด้านบน ก้านลูกสูบจะดันจานคู่ลงและวาล์วจะปิด เมื่ออากาศถูกป้อนเข้าสู่พอร์ตกระบอกสูบด้านล่าง ก้านลูกสูบจะดันจานคู่ขึ้นและวาล์วจะเปิด สปริงอัดที่วางอยู่ระหว่างจานและแหวนปิดผนึก บังคับให้จานประกบกับแหวนปิดผนึก และยังช่วยให้จานเคลื่อนที่ในแนวตั้งได้ ซึ่งช่วยชดเชยการขยายตัวและการหดตัวเนื่องจากความร้อนของชิ้นส่วน และรับประกันการปิดผนึกที่แน่นหนาในทุกสภาวะ เมื่อทำการทำงานวาล์ว จานคู่จะหมุนเพื่อขัดและขัดพื้นผิวปิดผนึก เมื่อผลิตภัณฑ์ไหลผ่านวาล์ว วัสดุใดๆ ที่เข้าสู่ห้องภายในจะถูกกำจัดออกด้วยการไหลแบบหมุน ดังนั้น วาล์วจึงทำความสะอาดตัวเองได้ สามารถจัดให้มีการไล่อากาศเพิ่มเติมเพื่อให้แน่ใจว่าสามารถทำความสะอาดในสถานที่ได้ คุณสมบัติเหล่านี้ทั้งหมดรับประกันอายุการใช้งานที่ยาวนานของวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ
การใช้งาน
ผลิตภัณฑ์ที่เป็นฝุ่น ผง และเม็ดทุกชนิดในโรงไฟฟ้าถ่านหิน โรงถลุงเหล็ก โรงเหล็ก โรงงานยาและเคมี
พารามิเตอร์ทางเทคนิค
แรงดันใช้งานสูงสุด: 1.0MPa
แรงดันทดสอบสูงสุด: 1.5MPa
อุณหภูมิใช้งาน: <200℃
แรงดันทดสอบการรั่ว: 1.1MPa
การติดตั้งและการใช้งาน
1. ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าตัวกระตุ้นลมไม่มีข้อบกพร่องใดๆ เช่น การแตกหักและรอยบุบ
2. ตรวจสอบให้แน่ใจว่าหน้าแปลนข้อต่อ ความยาวโครงสร้าง แรงดันใช้งานสูงสุด และเส้นผ่านศูนย์กลางที่กำหนดสอดคล้องกับข้อกำหนด
3. ระหว่างการติดตั้ง ไม่อนุญาตให้ปรับสลักเกลียวและน็อตที่ขันแน่นไว้เดิม จัดแนวศูนย์กลางของท่อสองเส้นและเส้นผ่านศูนย์กลางวาล์วให้เป็นแกนเดียวกัน รักษาพื้นผิวหน้าแปลนให้เรียบ ใช้แรงขันสลักเกลียวให้สม่ำเสมอ
4. หลังการติดตั้ง ให้ป้อนอากาศจากพอร์ตกระบอกสูบด้านบนและด้านล่างเพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ตามปกติหรือไม่
5. ตรวจสอบสวิตช์ควบคุม (ถ้ามี) ว่าขันแน่นอย่างน่าเชื่อถือหรือไม่ พารามิเตอร์สอดคล้องกับแหล่งจ่ายไฟที่เข้าถึงหรือไม่ และสามารถทำงานได้อย่างถูกต้องภายใต้สภาวะเปิดเต็มที่และปิดเต็มที่หรือไม่
วิธีการแก้ไขปัญหา
| ปัญหา | สาเหตุ | วิธีการแก้ไขปัญหา |
| การรั่วที่พื้นผิวปิดผนึก | สิ่งสกปรกระหว่างจานและพื้นผิวปิดผนึก | กำจัดสิ่งสกปรก |
| ความเสียหายต่อคู่แหวนปิดผนึก | ซ่อมแซมหรือเปลี่ยน | |
| การรั่วที่ข้อต่อหน้าแปลน | สลักเกลียวขันไม่สม่ำเสมอ | ขันสลักเกลียวให้สม่ำเสมอ |
| ความเสียหายต่อพื้นผิวหน้าแปลน | ซ่อมแซมพื้นผิวหน้าแปลน | |
| ความเสียหายต่อตัวเว้นระยะ | เปลี่ยนตัวเว้นระยะ | |
| วาล์วเปิดหรือปิดไม่ถูกต้อง | ฝุ่นสะสม | กำจัดฝุ่นเป็นประจำ |
| แรงดันอากาศไม่เพียงพอ การรั่วไหลรุนแรง | ซ่อมแซมท่อจ่ายอากาศ | |
| ส่วนประกอบนิวเมติกส์มีอายุและประสิทธิภาพลดลง | เปลี่ยนส่วนประกอบที่เสียหาย | |
| การรั่วของกล่องอัด | วัสดุอัดมีอายุและสึกหรออย่างรุนแรง | เปลี่ยนวัสดุอัด |
ขนาดการติดตั้ง, ภาพวาดโครงร่าง
| รุ่น (ซีรีส์ A) | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
ชิ้นส่วนและวัสดุหลัก
| รายการ | ชื่อ | วัสดุ | รายการ | ชื่อ | วัสดุ |
| 1 | ตัววาล์ว | เหล็กหล่อเหนียว | 5 | ข้อต่อรูปตัวที | เหล็กหล่อ |
| 2 | ตัววาล์วด้านข้าง | เหล็กหล่อเหนียว | 6 | ฝาครอบปลาย | เหล็กกล้า 45# |
| 3 | แหวนปิดผนึก | เหล็กกล้าคาร์บอน + โลหะผสมพิเศษ | 7 | คอเชื่อมต่อ | เหล็กหล่อแบบโมดูลาร์ |
| 4 | จาน | เหล็กกล้าคาร์บอน + โลหะผสมพิเศษ | 8 | ตัวกระตุ้นลมอลูมิเนียม | กระบอกสูบอลูมิเนียม |
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกสูบลม, การบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกสูบไฮดรอลิก, อากาศและน้ำมัน ข้อต่อ, เกจวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตสแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า /วาล์วน้ำ/ วาล์วลม/กระบอกสูบลม/วาล์วไฮดรอลิก/ถังสะสมแรงดันไฮดรอลิกผลิตภัณฑ์และอื่น ๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์ที่มีชื่อเสียงระดับโลกของนิวเมติกส์และไฮดรอลิกได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดสำคัญ Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถปิดผนึกได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การปิดผนึกจะเกิดขึ้นจากการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารปิดผนึกหรือเทปเพื่อเพิ่มประสิทธิภาพการปิดผนึก
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ปิดผนึก; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการปิดผนึกของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง การสลับบ่อย หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างรุนแรง ฯลฯQ: ควรสังเกตอะไรบ้างสำหรับส่วนประกอบนิวเมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัด?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมที่เย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | สำรองระยะห่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเนื่องจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การระบายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นเนื่องจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
